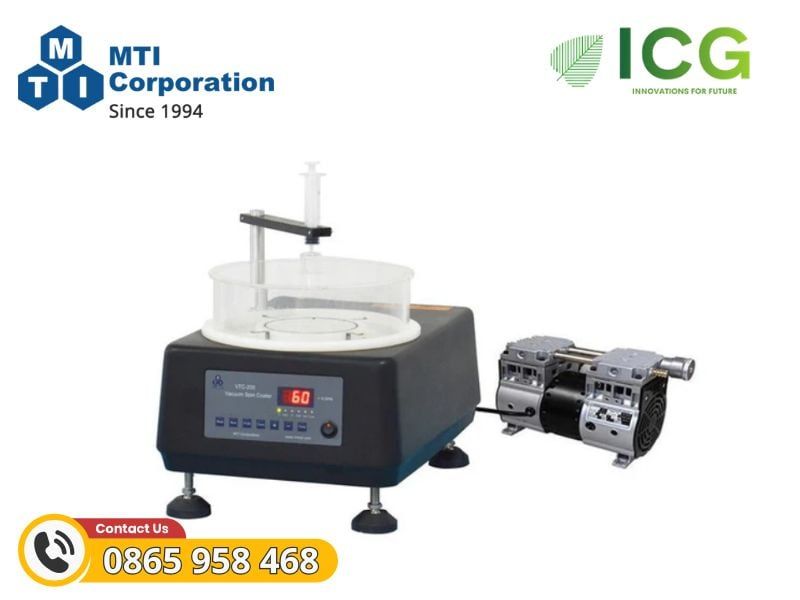

Máy tạo màng PP phủ quay VTC-200 | Hệ thống phủ ly tâm chính xác cao
Máy tạo màng PP phủ quay VTC-200 là hệ thống phủ ly tâm để bàn đạt chứng nhận CE, được thiết kế cho quá trình tạo màng mỏng bằng phương pháp spin coating và sol-gel. Thiết bị hỗ trợ phủ wafer đường kính đến 8 inch hoặc nền vuông 5 × 5 inch, với tốc độ quay điều chỉnh 500–6000 vòng/phút theo hai giai đoạn lập trình độc lập. Buồng quay bằng PP chống ăn mòn, mâm cặp chân không ổn định và hệ điều khiển kỹ thuật số giúp tạo lớp màng đồng đều, tái lặp cao, phù hợp nghiên cứu vật liệu, bán dẫn và màng chức năng.
- Tên tiếng Việt: Máy tạo màng bằng PP phủ quay (Spin Coater để bàn)
- Model: VTC200V110, VTC200V220
- Hãng sản xuất: MTI Corporation
- Xuất xứ: Mỹ
- Tên tiếng Anh: VTC-200 Desktop Spin Coater
- Tên gọi khác: Máy thổi màng PP, máy sản xuất màng PP, máy sản xuất cán màng nhựa, máy tráng ghép màng cuộn PP, máy đúc màng PP, VTC200V110, VTC200V220, VTC200
Giới thiệu về máy tạo màng bằng PP phủ quay VTC200
VTC-200 là máy phủ quay sử dụng cơ chế ly tâm để phân bố dung dịch phủ đều trên bề mặt nền. Khi mâm quay tăng tốc, lực ly tâm kết hợp với độ nhớt dung dịch quyết định độ dày màng cuối cùng. Hệ thống hỗ trợ hai bước quay có thể lập trình, cho phép tối ưu hóa giai đoạn trải dung dịch và giai đoạn ổn định màng.
Buồng quay được chế tạo bằng polypropylene (PP) có khả năng chống hóa chất và ăn mòn cao. Mâm cặp chân không 6” tiêu chuẩn cùng vòng đệm hỗ trợ wafer 6” và 8”, đảm bảo giữ mẫu chắc chắn trong suốt quá trình quay.
Tính năng nổi bật máy sản xuất cán màng nhựa PP Phủ quay
1. Tốc độ quay chính xác và lập trình 2 giai đoạn
- Dải tốc độ: 500 – 6000 rpm
- Điều chỉnh thời gian và tốc độ độc lập cho từng phân đoạn
2. Buồng PP chống ăn mòn
- Đường kính buồng: 250 mm
- Chịu được dung môi và hóa chất sol-gel
3. Mâm cặp chân không ổn định
- Tương thích wafer tối đa 8 inch
- Bao gồm băng dính chuyên dụng cho nền hình dạng không đều
4. Hệ thống bơm chân không không dầu
- Bộ lọc chống nước thải bảo vệ bơm
- Không khuyến nghị sử dụng bơm phân tử hai giai đoạn
5. Tùy chọn nắp gia nhiệt
- Gia nhiệt đến 100°C
- Sấy khô mẫu trong và sau quá trình phủ
6. Thiết kế nhỏ gọn – để bàn
- Kích thước: 500 × 400 × 400 mm
- Trọng lượng: 20 kg
Ứng dụng của máy đúc màng PP phủ quay
Máy tạo màng PP phù hợp cho:
- Phủ sol-gel trên wafer bán dẫn
- Tạo màng mỏng polymer, oxide, perovskite
- Nghiên cứu pin mặt trời và vật liệu quang điện
- Lớp phủ cảm biến và màng chức năng nano
- Phủ photoresist trong vi chế tạo
- Nghiên cứu màng điện môi và màng dẫn
- Quá trình làm sạch plasma trước phủ giúp tăng độ bám dính và cải thiện chất lượng màng.
Thông số kỹ thuật máy tạo màng PP Phủ quay VTC-200V110, VTC-200V220
Kết cấu
| Vỏ đúc bằng nhôm giúp máy quay ổn định Cửa thoát nước và đầu nối bơm chân không nằm ở mặt sau Một bộ lọc được bao gồm trong gói tiêu chuẩn. Nó được sử dụng để kết nối máy bơm và bộ lọc để ngăn nước thải chảy vào máy bơm. Gói tiêu chuẩn bao gồm một máy bơm không dầu . |
Buồng & Chân không Chuck
| Đường kính buồng là 250 mm và có thể chứa wafer có đường kính tối đa 8" hoặc hình vuông 5"x5" Buồng quay được làm bằng PP có khả năng chống ăn mòn Bao gồm một mâm cặp chân không 6" và vòng đệm mâm cặp để giữ các tấm wafer 6" và 8" Bao gồm 1 miếng băng dính (rộng 6'' x dài 24'') để dán lên các chất nền hoặc tấm wafer có hình dạng không đều có kích thước < 6" Đặt vật liệu nền có hình dạng không đều lên băng dính, sau đó đầu kẹp chân không sẽ giữ băng dính bằng lực hút |
Tốc độ quay | Bảng điều khiển kỹ thuật số với hai phân đoạn có thể lập trình với thời gian và tốc độ quay khác nhau Tốc độ quay có thể điều chỉnh 500 - 6000 vòng/phút cho từng phân đoạn |
Tiêm chất lỏng | Ống tiêm 20mL được sử dụng để chứa vật liệu phủ Chiều cao của giá đỡ ống tiêm có thể được điều chỉnh và xoay tự do dọc theo thanh đỡ
|
Không bắt buộc | Bạn có thể chọn Pipet điện tử đơn kênh chính xác: 20 - 200uL để có lớp phủ chính xác hơn (Nhấp vào Hình 1) Sử dụng máy làm sạch plasma để xử lý bề mặt nền trước khi phủ có thể cải thiện chất lượng màng phim Bạn có thể xem xét sản phẩm mới của chúng tôi: Ống tiêm chịu nhiệt (Nhấp vào Hình 4) Lắp ráp chân không Flash cho quy trình giải pháp hỗ trợ chân không Flash tự làm (VASP), có sẵn lên đến 5 mTorr (Nhấp vào hình 5)
Nắp sưởi với bộ điều khiển nhiệt độ kỹ thuật số lên đến 100°C (thời gian tối đa < 1 phút) có sẵn với chi phí bổ sung (2495 đô la), cho phép sấy mẫu tại chỗ trong và sau khi phủ. Nhấp vào video demo bên dưới để biết chi tiết
|
Công suất đầu vào | Có thể lựa chọn AC 110V/220V Có một ổ cắm điện tích hợp ở bên phải máy tráng ly tâm VTC-200. Nó được sử dụng để cấp nguồn cho bơm chân không. Điện áp đầu ra của nguồn điện này phụ thuộc vào điện áp đầu vào của mạch chính của máy tráng ly tâm. (Ví dụ: nếu máy tráng ly tâm được cắm vào ổ cắm điện xoay chiều 110V, thì ổ cắm điện tích hợp sẽ cấp nguồn xoay chiều 110V). |
Công suất động cơ | 90VDC, 150W |
Kích thước sản phẩm |
500mm (D) x 400mm (S) x 400mm (C) |
Trọng lượng tịnh | 20 kg (44 lbs) |
Ghi chú ứng dụng | Vui lòng nhấp vào đây để xem bài viết về "Lý thuyết và quy trình tráng phủ quay" KHÔNG sử dụng máy bơm chân không phân tử hai giai đoạn do thiết kế chân không thấp và sự bay hơi dầu Để đạt được chất lượng lớp phủ tối ưu, vui lòng cân nhắc làm sạch bề mặt bằng máy làm sạch plasma (nhấp vào hình ảnh bên dưới để biết thêm chi tiết) trước khi phủ. Điều này sẽ làm giảm đáng kể sức căng bề mặt trên bề mặt. Hướng dẫn vệ sinh máy tráng ly tâm . Bạn có thể tham khảo sản phẩm mới của chúng tôi: Ống tiêm chịu nhiệt
|
Cảnh báo | Không xả quá nhiều nước vào bát/đế. Nước thừa sẽ rò rỉ vào trục động cơ và gây hư hỏng. Vui lòng dùng khăn vải để lau sạch cặn bẩn còn sót lại trong bát/đế. Nếu cần, hãy mở vòi nước khi xả nước vào bát/đế nước để tránh nước tràn ra ngoài trong quá trình vận hành. Để biết thêm chi tiết về quy trình vệ sinh, vui lòng xem hướng dẫn vệ sinh cho máy tráng ly tâm. |
Kích thước vận chuyển | 45"(D) x 30"(R) x 30"(C) |
Trọng lượng vận chuyển | 46 kg (100 lbs) |
