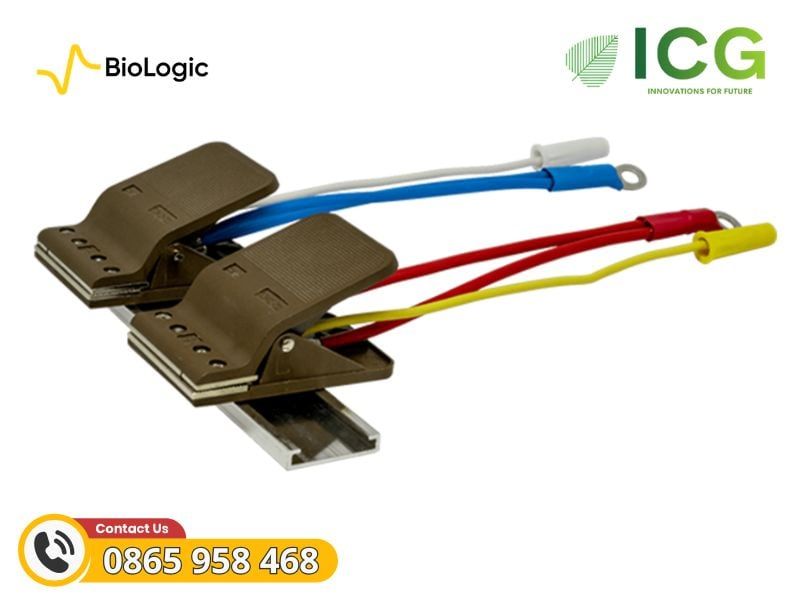

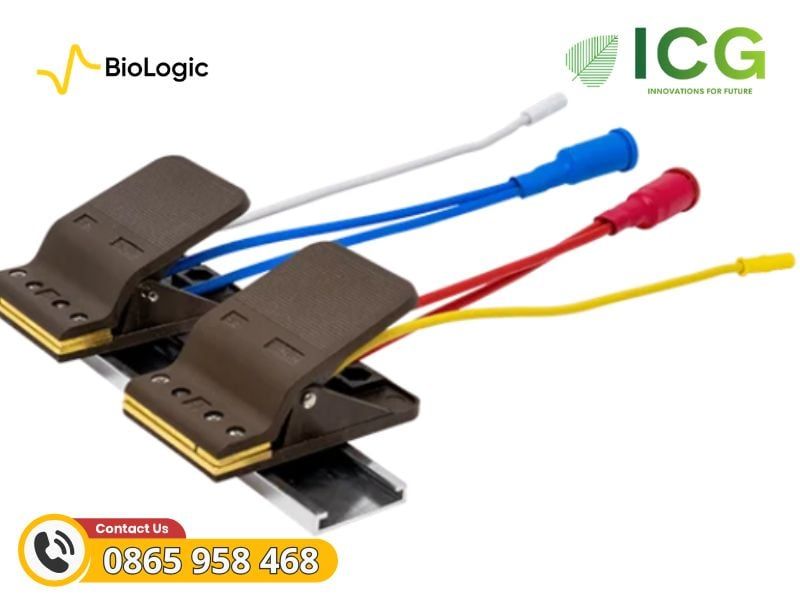

Khay đo cell pin nhiều lớp PBH Series Biologic

Khay đo cell pin nhiều lớp PBH Series là thiết bị chuyên dụng cho nghiên cứu và kiểm tra pin dạng pouch – cấu trúc phổ biến trong pin lithium-ion hiện đại. Với thiết kế linh hoạt và khả năng chịu dòng cao lên đến 100A, thiết bị đáp ứng hiệu quả các thí nghiệm điện hóa từ cơ bản đến nâng cao. Cấu hình đo 4 điểm giúp loại bỏ sai số điện trở tiếp xúc, phù hợp cho các phòng thí nghiệm R&D, sản xuất pin và nghiên cứu hệ lưu trữ năng lượng quy mô lớn.

• Tên thiết bị: Khay đo cell pin nhiều lớp (pin pouch)
• Model: PBH-125 / PBH-150 / PBH-1100
• Hãng sản xuất: Bio-Logic
• Xuất xứ: Pháp (France)
• Tên tiếng Anh: Pouch Cell Holder / Pouch Cell Test Fixture
• Tên gọi khác: Khay đo pin đa lớp, thiết bị đo cell pin, pouch cell holder, battery pouch holder, thiết bị đo pin điện hóa

Giới thiệu về khay đo Cell Pin PBH

Khay đo cell pin nhiều lớp Biologic với dòng sản phẩm PBH Series là bộ giữ pin chuyên dụng được thiết kế dành riêng cho các cell pin dạng pouch (pin nhiều lớp). Đây là dạng pin phổ biến trong các ứng dụng hiện đại như xe điện, thiết bị lưu trữ năng lượng và điện tử tiêu dùng.

Thiết bị sử dụng cơ chế kẹp (clamp-type connectors) kết hợp với thanh ray dẫn hướng, giúp đảm bảo áp lực tiếp xúc ổn định và khả năng lặp lại cao giữa các lần đo. Đồng thời, cấu trúc linh hoạt cho phép điều chỉnh để phù hợp với nhiều kích thước và hình dạng cell khác nhau.

PBH Series có ba phiên bản chính tương ứng với các mức dòng khác nhau, giúp người dùng dễ dàng lựa chọn theo yêu cầu thí nghiệm.

Tính năng nổi bật khay đo cell pin nhiều lớp (pin pouch) Biologic

• Thiết kế chuyên dụng cho pin pouch (nhiều lớp): Tối ưu cho các cell pin dạng túi hiện đại
• Cấu hình đo 4 điểm (4-point): Đảm bảo độ chính xác cao, giảm thiểu điện trở tiếp xúc
• Dải dòng rộng:
  • PBH-125: 25A
  • PBH-150: 50A
  • PBH-1100: 100A
• Cơ chế kẹp ổn định: Đảm bảo tiếp xúc điện và cơ học tối ưu
• Thiết kế linh hoạt: Có thể điều chỉnh theo nhiều kích thước pin khác nhau
• Hoạt động trong môi trường khắc nghiệt: Dải nhiệt độ từ -30°C đến 80°C (lên tới 100°C tùy model)
• Tương thích cao: Kết nối với potentiostat/galvanostat và battery cycler của Bio-Logic

Ứng dụng của khay đo pin đa lớp

• Nghiên cứu và phát triển pin lithium-ion: Đánh giá hiệu suất pin pouch
• Ngành xe điện (EV): Thử nghiệm pin công suất cao
• Hệ thống lưu trữ năng lượng (ESS): Kiểm tra hiệu suất và độ bền pin
• Phòng thí nghiệm điện hóa: Thực hiện các phép đo EIS, CV, cycling
• Nghiên cứu vật liệu điện cực: Phân tích đặc tính điện hóa trong điều kiện thực tế

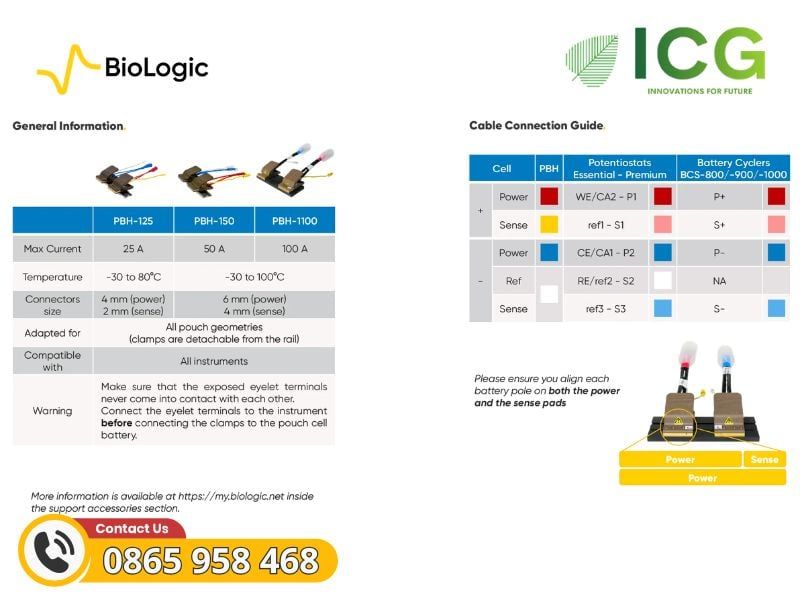

Thông số kỹ thuật khay đo cell pin PBH Series Biologic
