Bộ thiết bị bổ trợ - Trang bị tầm nhìn cho kính hiển vi

Bộ thiết bị bổ trợ - Trang bị tầm nhìn cho kính hiển vi

Tình trạng: Còn hàng

Mã sản phẩm: Đang cập nhật

Thương hiệu: Mitutoyo

Dòng sản phẩm: Thiết bị kiểm tra thép

Liên hệ

Model

VISION UNIT QM-Data200

Thông số kỹ thuật

Chia sẻ trên Facebook
Chia sẻ trên Google
Chia sẻ trên Twitter
Chia sẻ trên Linkedin
Thêm vào so sánh
Thêm vào yêu thích

Mô tả

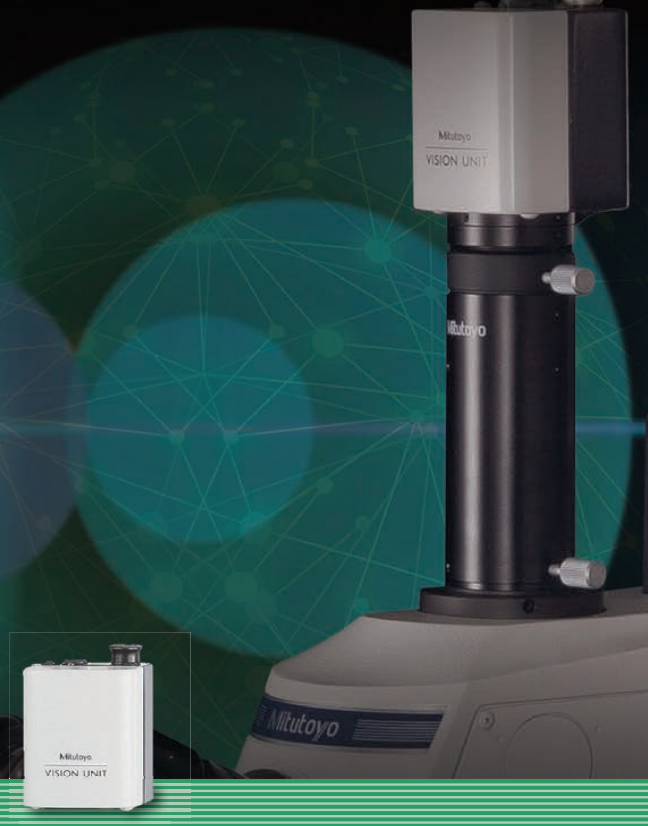

Thiết bị quan sát và bộ xử lý dữ liệu 2D - Trang bị tầm nhìn cho Kính hiển vi

Model: Vision Unit + QM-Data200

Hãng sản xuất: Mitutoy/ Nhật Bản

Mô tả:

Bộ thiết bị sử dụng để trang bị thêm hệ thống tầm nhìn cho kính hiển vi, tính năng dễ dàng sử dụng trong các phòng thí nghiệm, có nhiều tính năng mà khi thao tác thủ công không thể khai thác được hết.

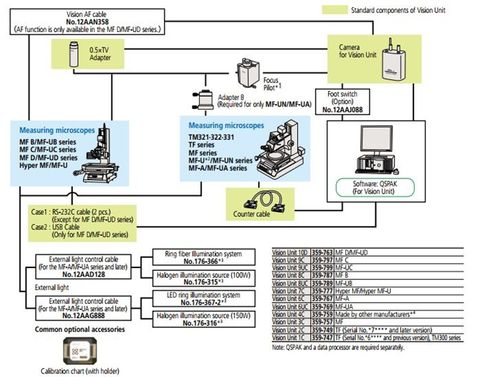

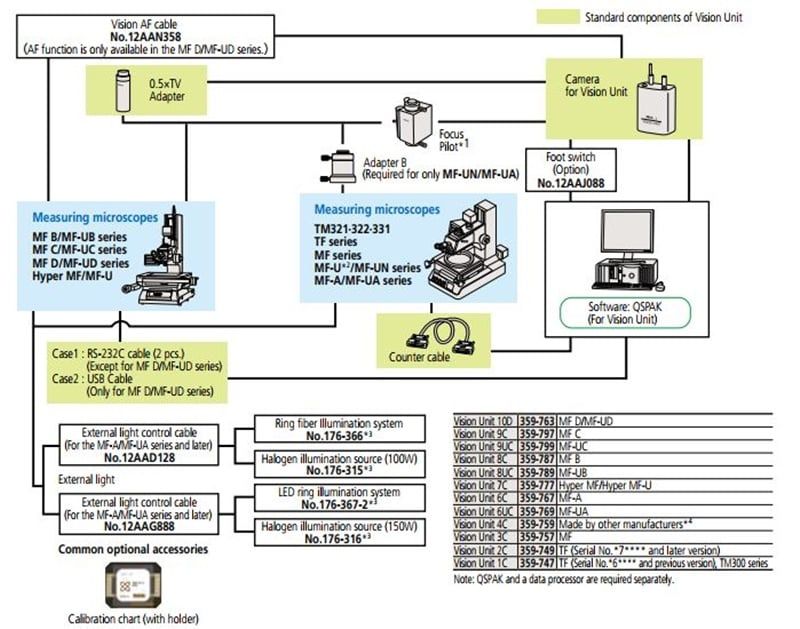

Bộ thiết bị sử dụng tương thích với các kính hiển vi hiển thị, xử lý dữ liệu 2D thông minh

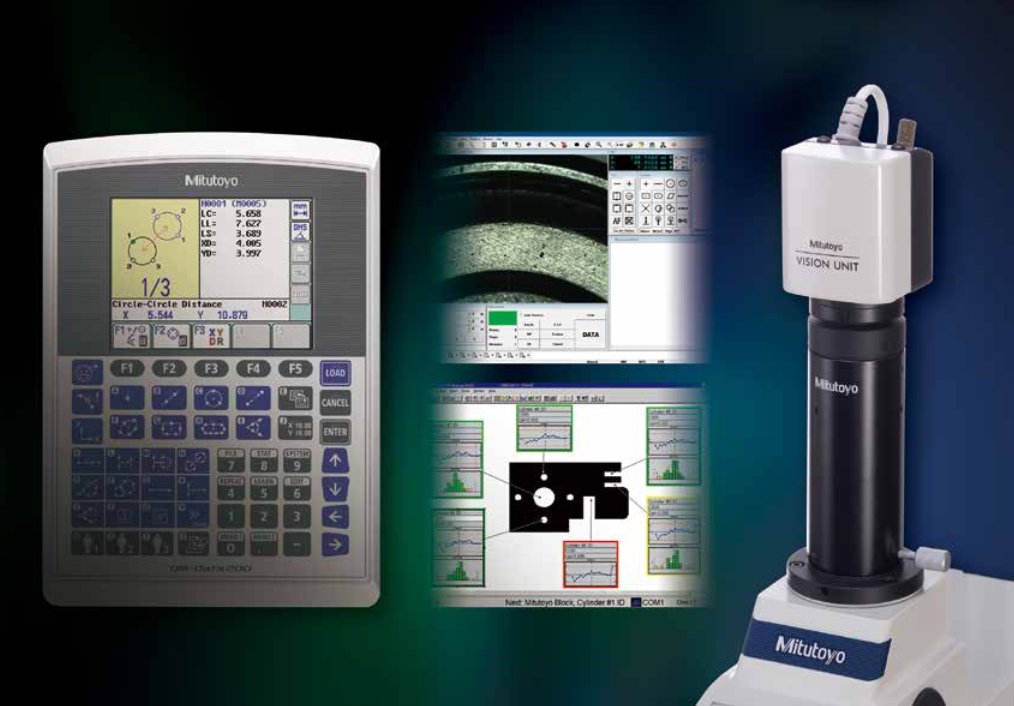

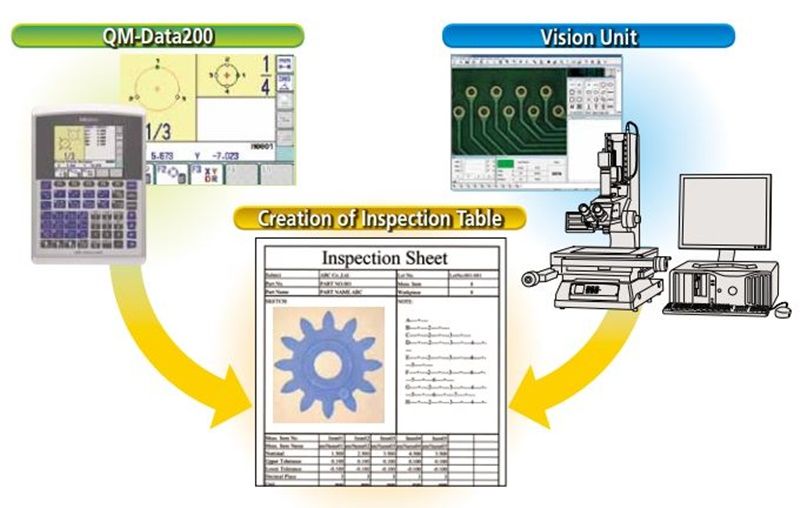

QM-DATA200 AND VISION UNIT

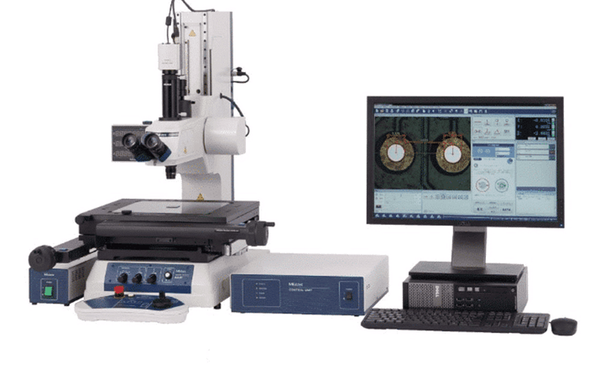

Hệ thống kính hiển vi MF-J2017D kết hợp Vision Unit

Tính năng

Chỉ bằng 1 cái nhấp chuột có thể giúp người vận hành phát hiện cạnh nhanh hơn và lặp lại nhiều hơn nữa.
Thiết bị cho phép các người vận hành khác nhau có thể thực hiện các phép đo có độ chính xác cao, khi có thể tái tạo phép đo.
Việc sử dụng thiết bị hình ảnh giúp loại bỏ yêu cầu định hướng phôi phức tạp và dò điểm đo bằng theo các đường chuẩn, do đó cho phép kiểm tra kích thước nhanh hơn.
Bộ sản phẩm trang bị thêm hệ thống tầm nhìn cho kính hiển vi giúp gia tăng tầm nhìn rộng hơn khoảng 40% so với thiết bị không sử dụng, giúp thực hiện quan sát đồng thời toàn bộ phạm vi của nhiều khu vực mục tiêu hơn trước.
Hình ảnh hiển thị 0,4X thông thường có thể được phóng đại thành hình ảnh 1X hoặc 2X chỉ bằng việc tương tác trực tiếp qua các menu
Thiết bị mang lại hiệu quả đo đạc cao và nhanh chóng hơn các phép đo tính toán không yêu cầu điều chỉnh độ song song.

Thông số kỹ thuật

Vision Unit – Image System Retrofit for Microscopes

Camera phát hiện hình ảnh	Cảm biến hình ảnh	1/2-inch color CMOS with 3 mega pixels
Camera phát hiện hình ảnh	Độ phóng đại hệ thống quang học	0,5X (sử dụng bộ chuyển đổi TV 0,5X)
PC	OS	Windows 10 64 bit
PC	Phần mềm	QSPAK
	Độ phân giải	0,1µm (0,01µm nếu kết nối với Hyper MF/MF-U)
	Độ chính xác (Môi trường đo: 20^oC)	Phụ thuộc vào độ chính xác của kính hiển vi đo.
	Độ lặp lại (Môi trường đo: 20^oC)	Phụ thuộc vào độ chính xác của kính hiển vi đo. Tham khảo: Khả năng lặp lại trên một màn hình (Khi sử dụng mẫu chuẩn của Mitutoyo) Khi sử dụng vật kính 3X: 3 σ ≤ ±2,5 µm Khi sử dụng vật kính10X: 3 σ ≤ ±1,0 µm

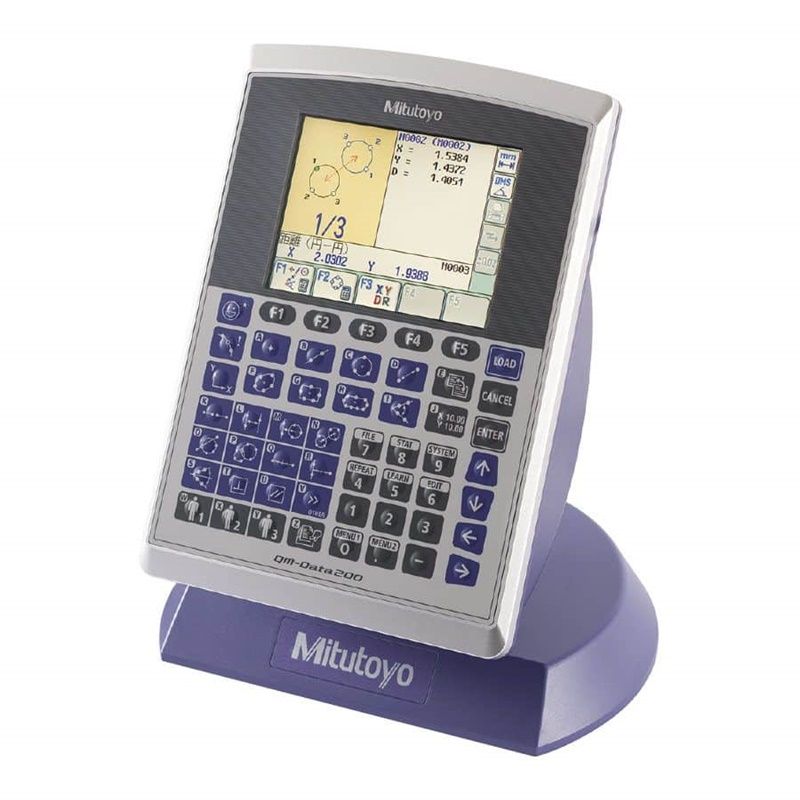

QM-Data200

Bộ xử lý dữ liệu 2D	QM-Data200
Order No.	Loại để bàn	Loại cầm tay
	264-155*¹	264-156*¹
Ngôn ngữ (Có thể lựa chọn)	Nhật/ Anh/ Đức/ Pháp/ Ý/ Tây Ban nha ...
Đơn vị đo	Chiều dài: mm/ in Góc: degree/degree minute second (có thể chọn lựa)
Độ phân giải	0,1µm
Chức năng lập trình	Tạo, thực hiện, chỉnh sửa chương trình một phần
Xử lý thống kê	Số dữ liệu, giá trị lớn nhất, giá trị nhỏ nhất, giá trị trung bình, độ lệch chuẩn, phạm vi, biểu đồ, số liệu thống kê trên cơ sở hàm đo (bằng lệnh)
Hiển thị	COLOR TFT LCD (với đèn nền LED)
ABS (Absolute Origin)	—
LAF (Laser AF)	—
Edge Sensor Position Compensation	Hỗ trợ (Máy chiếu)
Đầu vào/ Đầu ra	X, Y, Z: Maximum of three Linear Scale Inputs RS-232C 1: For connecting to external PC RS-232C 2: For connecting to counter of measuring instrument OPTOEYE: For inputting edge signal from OPTOEYE (OPTOEYE M2) FS: For connecting to optional foot switch PRINTER: For connecting to optional printer USB-MEMORY: For connecting to USB memory*2
Xuất file kết quả	Cổng RS-232C (định dạng CSV, MUX-10)
Nguồn điện	AC100 - 240V
Tiêu thụ công suất tối đa	17W (Không bao gồm phụ kiện bên ngoài)
Tương thích với các model	PJ-A3000 Series PJ-H30 Series PH-3515 MF/MF-U Series PJ-Plus PH-A14 PV-5110	PJ-A3000 Series PJ-H30 Series PV-5110 PH-3515 PJ-Plus PH-A14
Phụ kiện chuẩn	Bộ đổi nguồn AC, cáp nguồn, Hướng dẫn vận hành dễ dàng
