10 vật liệu chống ăn mòn hiệu quả cho môi trường hóa chất

Ăn mòn là một trong những nguyên nhân chính làm giảm tuổi thọ của bồn chứa, đường ống, van, bơm, thiết bị trao đổi nhiệt và hệ thống phản ứng. Trong môi trường có axit, kiềm, dung môi, ion clorua hoặc nhiệt độ cao, lựa chọn sai vật liệu có thể dẫn đến rò rỉ, nhiễm bẩn sản phẩm và tăng chi phí bảo trì. Mỗi vật liệu chống ăn mòn có giới hạn riêng về hóa chất, nồng độ, nhiệt độ và cơ tính. Dưới đây hãy cùng ICG tìm hiểu nhanh 10 vật liệu chống ăn mòn hiệu quả cao, kháng hóa chất, duy trì sự ổn định của thiết bị, sản phẩm.

10 loại vật liệu chống ăn mòn hiệu quả

1. Titanium Grade 2 và Grade 7

Titanium có khả năng hình thành lớp oxit thụ động bền vững trên bề mặt, nhờ đó chống ăn mòn tốt trong nước biển, dung dịch chứa clorua và nhiều môi trường oxy hóa.

• Titanium Grade 2 là loại titanium tinh khiết thương mại được sử dụng phổ biến nhờ khả năng hàn tốt, độ bền vừa phải và khả năng chống ăn mòn phù hợp với nhiều ứng dụng công nghiệp. Vật liệu thường được dùng cho bộ trao đổi nhiệt, đường ống, bồn áp lực và các chi tiết tiếp xúc với nước biển.
• Titanium Grade 7 được bổ sung một lượng nhỏ palladium nhằm tăng khả năng chống ăn mòn trong một số môi trường axit hoặc môi trường có tính khử. Đây là lựa chọn phù hợp khi Grade 2 chưa đáp ứng được yêu cầu vận hành.

Tuy nhiên, titanium không hoàn toàn bền với mọi hóa chất. Khả năng làm việc của vật liệu vẫn phải được kiểm tra theo nồng độ, nhiệt độ và tính oxy hóa hoặc tính khử của dung dịch.

• Tìm hiểu ăn mòn điện hóa là gì?
• Tiêu chuẩn thử nghiệm ăn mòn theo ISO
• Tiêu chuẩn thử nghiệm ăn mòn theo ASTM
• Cách lựa chọn điện cực tham chiếu
• Các thuật ngữ của PIN điện hóa

2. Hợp kim Hastelloy C-22 và C-276

Hastelloy là nhóm siêu hợp kim trên nền niken, thường chứa crom và molypden. Các nguyên tố hợp kim này giúp vật liệu chống ăn mòn đồng đều, ăn mòn điểm, ăn mòn khe và nứt do ăn mòn ứng suất.

Hastelloy C-22 có hàm lượng crom tương đối cao, phù hợp với nhiều môi trường oxy hóa và những hệ thống có thành phần hóa chất thay đổi. C-276 chứa lượng molypden cao, thường được lựa chọn cho môi trường có tính khử và nhiều loại hóa chất mạnh.

Đây là nhóm vật liệu có hiệu suất cao nhưng giá thành và yêu cầu gia công cũng cao hơn thép không gỉ thông thường.

3. Hợp kim Inconel 600 và Inconel 625

Inconel là nhóm siêu hợp kim nền niken có khả năng chống oxy hóa và duy trì cơ tính ở nhiệt độ cao trong đó:

• Inconel 600 là hợp kim niken – crom – sắt, được sử dụng trong các ứng dụng cần khả năng chống oxy hóa, chịu nhiệt và chống ăn mòn trong nhiều môi trường công nghiệp. Vật liệu có thể được dùng cho thiết bị gia nhiệt, đường ống, bộ phận lò và hệ thống xử lý hóa chất.
• Inconel 625 chứa niken, crom, molypden và niobi. Thành phần này giúp vật liệu có độ bền cơ học cao, chống ăn mòn điểm và ăn mòn khe tương đối tốt trong môi trường biển hoặc dung dịch chứa clorua.

Việc lựa chọn giữa Inconel 600 và 625 cần dựa trên nhiệt độ, tải trọng, thành phần hóa chất và yêu cầu chống ăn mòn cục bộ.

4. Tantalum

Tantalum là kim loại có khả năng hình thành lớp oxit bảo vệ rất ổn định. Vật liệu có độ bền hóa học cao trong nhiều loại axit mạnh, đặc biệt ở những hệ thống yêu cầu độ tinh khiết và hạn chế nhiễm bẩn kim loại.

Hạn chế lớn nhất của tantalum là giá thành cao và yêu cầu kỹ thuật gia công đặc biệt. Ngoài ra, khả năng tương thích của tantalum cũng cần được kiểm tra cẩn thận đối với axit hydrofluoric, môi trường chứa fluoride và một số dung dịch kiềm mạnh.

Do đó, kim loại này thường chỉ được sử dụng tại những vị trí quan trọng hoặc dưới dạng lớp phủ, lớp lót thay vì chế tạo toàn bộ thiết bị.

5. Thép không gỉ Duplex 2205 và Super Duplex 2507

Thép không gỉ Duplex có tổ chức vi mô kết hợp giữa pha ferrite và austenite. Cấu trúc này giúp vật liệu đạt độ bền cơ học cao, đồng thời cải thiện khả năng chống nứt do ăn mòn ứng suất so với nhiều loại thép không gỉ austenite thông thường.

Duplex 2205 được sử dụng rộng rãi nhờ cân bằng tốt giữa hiệu suất, khả năng gia công và chi phí. Super Duplex 2507 có hàm lượng hợp kim cao hơn, mang lại khả năng chống ăn mòn điểm và ăn mòn khe tốt hơn trong môi trường giàu clorua.

Quá trình hàn và xử lý nhiệt phải được kiểm soát đúng kỹ thuật để duy trì tỷ lệ pha phù hợp và hạn chế suy giảm khả năng chống ăn mòn.

6. Hợp kim Alloy 20

Alloy 20 là hợp kim niken – sắt – crom có bổ sung đồng và molypden. Vật liệu được phát triển để nâng cao khả năng làm việc trong môi trường axit sulfuric, đồng thời có thể đáp ứng một số ứng dụng chứa axit phosphoric hoặc ion clorua.

So với một số siêu hợp kim niken cao cấp, Alloy 20 có thể mang lại giải pháp cân bằng hơn về chi phí. Tuy nhiên, khả năng chống ăn mòn phải được đánh giá theo từng nồng độ và nhiệt độ cụ thể, không nên mặc định vật liệu phù hợp với mọi loại axit.

7. PTFE và thiết bị lót PFA

PTFE và PFA thuộc nhóm fluoropolymer có độ trơ hóa học cao. Chúng được sử dụng làm lớp lót cho thiết bị kim loại nhằm ngăn hóa chất tiếp xúc trực tiếp với bề mặt nền.

PTFE có khả năng chống nhiều loại axit, kiềm và dung môi. PFA sở hữu tính chất hóa học tương tự nhưng có khả năng gia công nóng chảy tốt hơn, thuận lợi cho việc tạo lớp lót có hình dạng phức tạp.

Giải pháp lót PTFE hoặc PFA cho phép sử dụng phần kết cấu bằng kim loại có giá thấp hơn. Tuy nhiên, cần kiểm tra giới hạn nhiệt độ, áp suất, độ thấm, hiện tượng bong lớp lót và khả năng chịu tải cơ học.

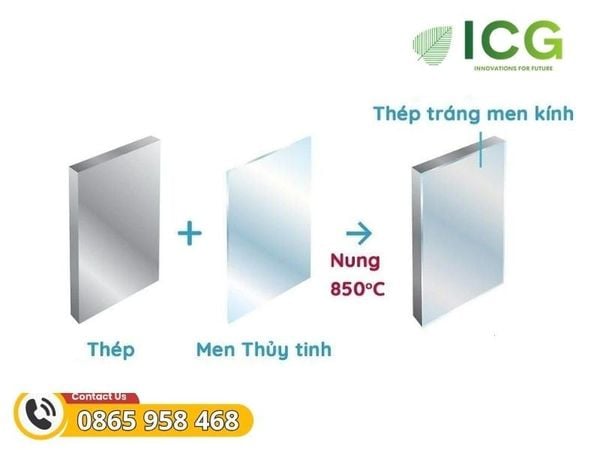

8. Thép tráng men thủy tinh

Thép tráng men thủy tinh kết hợp độ bền cơ học của thép với bề mặt trơ và nhẵn của lớp men. Lớp lót này hạn chế phản ứng giữa hóa chất và kim loại nền, đồng thời thuận lợi cho quá trình vệ sinh thiết bị.

Nhược điểm chính là lớp men tương đối nhạy với va đập, sốc nhiệt và ứng suất cơ học. Khi lớp lót bị nứt hoặc sứt mẻ, thép nền có thể tiếp xúc với hóa chất và bị ăn mòn tập trung.

Thiết bị tráng men cần được kiểm tra định kỳ bằng phương pháp phù hợp để phát hiện sớm lỗ kim, vết nứt và những khu vực suy giảm lớp bảo vệ.

9. Nickel 200 và Nickel 201

Nickel 200 và 201 là các loại niken tinh khiết thương mại có khả năng chống ăn mòn tốt trong nhiều môi trường kiềm, đặc biệt là dung dịch natri hydroxide và kali hydroxide.

Nickel 200 có hàm lượng carbon cao hơn một chút và phù hợp với nhiều điều kiện vận hành thông thường. Nickel 201 có hàm lượng carbon thấp hơn, nhờ đó hạn chế một số vấn đề liên quan đến carbon khi làm việc ở nhiệt độ cao.

Khả năng tương thích cần được đánh giá riêng khi môi trường có thêm chất oxy hóa, lưu huỳnh hoặc tạp chất có thể làm thay đổi cơ chế ăn mòn.

10. Thép không gỉ 316L

Thép không gỉ 316L là một trong những lựa chọn phổ biến nhất nhờ khả năng chống ăn mòn tương đối tốt, dễ gia công, dễ hàn và có mức chi phí hợp lý.

Molypden trong thành phần giúp 316L chống ăn mòn điểm tốt hơn thép không gỉ 304 trong nhiều môi trường. Hàm lượng carbon thấp giúp giảm nguy cơ nhạy cảm hóa tại khu vực ảnh hưởng nhiệt sau khi hàn.

Dù có phạm vi ứng dụng rộng, 316L không phải lựa chọn tối ưu cho dung dịch clorua đậm đặc, nhiệt độ cao hoặc môi trường có nguy cơ ăn mòn khe và nứt do ứng suất. Trong các trường hợp này, Duplex, Super Duplex hoặc hợp kim nền niken có thể phù hợp hơn.

Trên đây là 10 loại vật liệu chống ăn mòn hiệu quả trong hầu hết môi trường, việc cựa chọn phù hợp cần bắt đầu từ việc phân tích môi trường, xác định cơ chế ăn mòn, kiểm tra cơ tính, khả năng gia công và chi phí vòng đời. Với những hệ thống quan trọng, dữ liệu tham khảo nên được xác nhận bằng tiêu chuẩn chuyên ngành và thử nghiệm trong điều kiện gần với thực tế.
