Phương pháp đo độ cứng Vickers: Nguyên lý, ứng dụng và hạn chế

Trong ngành công nghiệp sản xuất và nghiên cứu vật liệu, việc đo độ cứng là một yếu tố quan trọng giúp đánh giá chất lượng và tính chất của các loại vật liệu. Trong số nhiều phương pháp đo độ cứng, phương pháp Vickers được đánh giá cao nhờ độ chính xác và khả năng đo trên nhiều loại vật liệu khác nhau, từ kim loại, gốm sứ đến polymer. Phương pháp này được sử dụng rộng rãi trong các ngành ô tô, hàng không, điện tử và luyện kim nhờ tính linh hoạt và tính ứng dụng cao.

Phương pháp đo độ cứng Vickers và nguyên lý

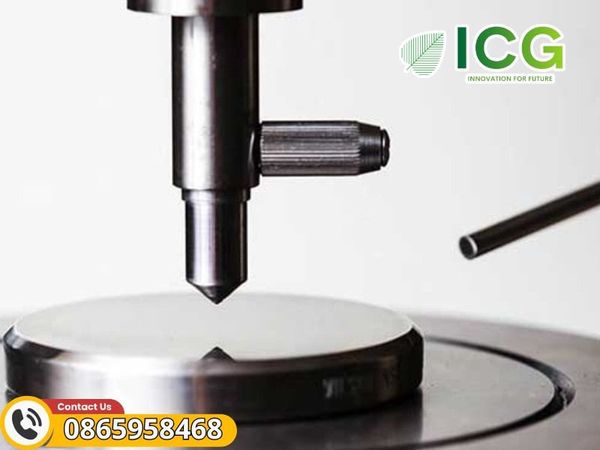

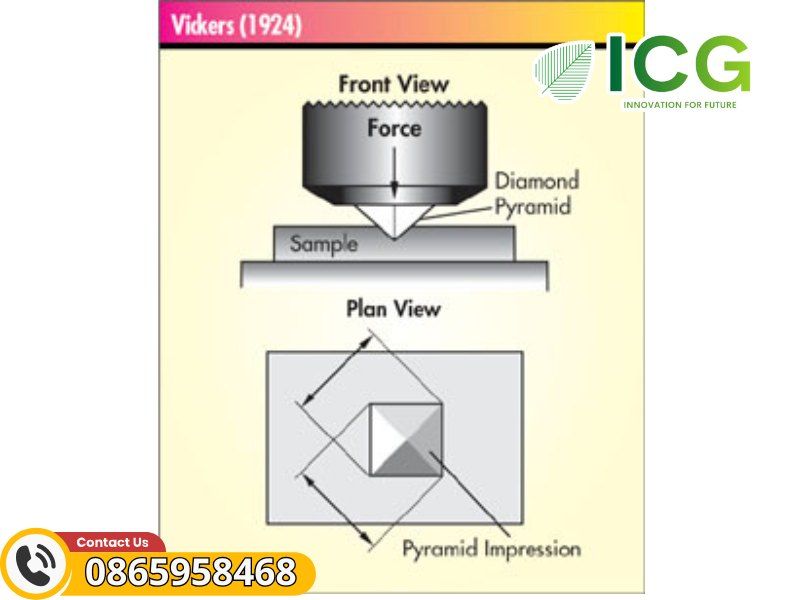

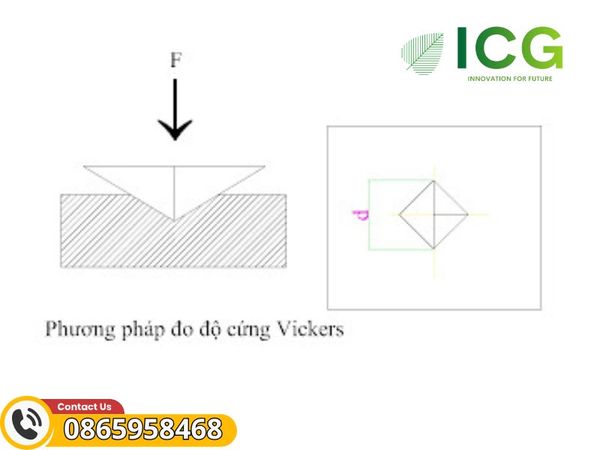

Phương pháp Vickers đo độ cứng bằng cách dùng một đầu đo kim cương hình chóp có bốn mặt, ép xuống bề mặt vật liệu dưới một lực cố định. Lực ép này tạo ra một vết lõm hình vuông trên bề mặt mẫu thử. Độ cứng Vickers (HV) được tính dựa trên tỷ lệ giữa lực tác dụng và diện tích vết lõm.

Cấu tạo và thông số kỹ thuật:

• Hình dạng đầu đo: Kim cương hình chóp tứ giác với góc giữa hai mặt đối diện là 136°.
• Lực tác động: Phạm vi rộng từ 1 gf đến 120 kgf, tùy vào nhu cầu đo lường.
• Đặc điểm thiết kế: Góc đỉnh 136° giúp giảm biến dạng đàn hồi, đảm bảo độ chính xác cao trên nhiều loại vật liệu.

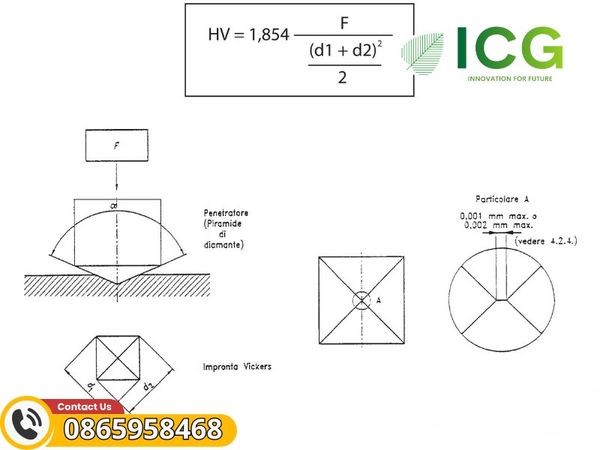

Công thức tính toán độ cứng Vickers

Trong đó:

• HV: Giá trị độ cứng Vickers (kgf/mm² hoặc N/mm²).
• F: Lực tác dụng (kgf hoặc N).
• S: Diện tích vết lõm, được tính từ trung bình hai đường chéo vết lõm (d1, d2).

Phương pháp này có ưu điểm là giá trị đo không phụ thuộc vào tỷ lệ tải trọng, giúp dễ dàng so sánh kết quả ở các điều kiện khác nhau.

Quy trình thử nghiệm phương pháp Vickers

Chuẩn bị mẫu

• Mẫu cần được đánh bóng với độ nhám Ra ≤ 0,5 µm để đảm bảo kết quả chính xác.
• Các bề mặt không đồng nhất hoặc có lớp phủ quá dày có thể làm sai lệch kết quả đo.

Tiến hành đo

• Đặt đầu đo lên mẫu thử và tác dụng lực trong khoảng 10–15 giây theo tiêu chuẩn ISO 6507.
• Kim cương tạo ra biến dạng dẻo vĩnh viễn trên bề mặt mẫu.

Phân tích kết quả

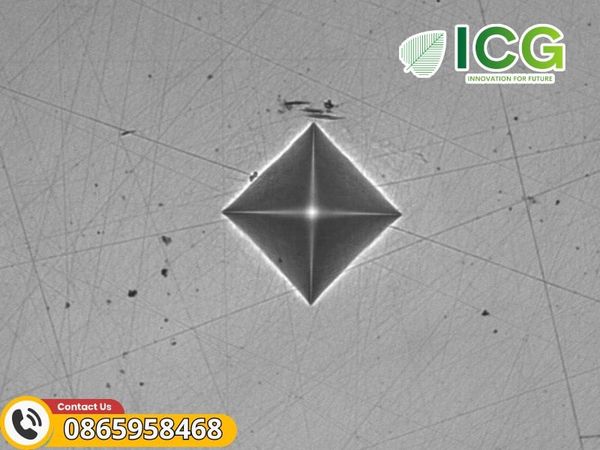

• Đo đường chéo của vết lõm bằng kính hiển vi hoặc hệ thống quang học tự động.
• Công nghệ hiện đại giúp xác định kích thước vết lõm với độ chính xác lên đến ±0,5%.

Ưu điểm của phương pháp Vickers

• Độ chính xác cao: Phù hợp với cả vật liệu giòn như thủy tinh.
• Ứng dụng đa dạng: Đo được kim loại, gốm sứ, polymer và lớp phủ mỏng.

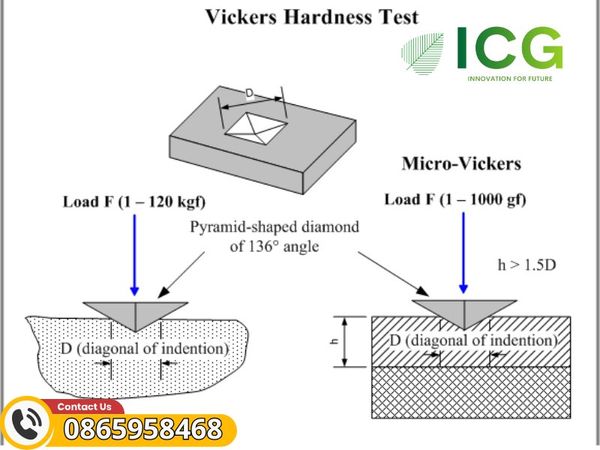

• Phạm vi tải trọng rộng:

1. Vi độ cứng (1–1.000 gf): Phân tích lớp phủ mỏng, chi tiết nhỏ.
2. Macro độ cứng (1–120 kgf): Kiểm tra vật liệu khối.
3. Không phá hủy mẫu: Vết lõm nhỏ giúp tái sử dụng mẫu thử sau khi kiểm tra.
4. Kiểm tra độ cứng lớp phủ: Dùng để đánh giá chất lượng lớp xi mạ hoặc các lớp xử lý bề mặt.

Hạn chế của phương pháp Vickers

Thời gian thử nghiệm lâu: Một chu kỳ đo (chuẩn bị, kiểm tra, phân tích) có thể mất 30–60 giây.

Chi phí cao:

• Đầu kim cương và hệ thống quang học có giá thành đắt đỏ.
• Yêu cầu kỹ thuật viên có tay nghề cao để đo thủ công chính xác.

Nhạy cảm với bề mặt:

• Bề mặt không phẳng hoặc nhiều lớp có thể ảnh hưởng đến độ chính xác của kết quả.
• Độ dày lớp phủ cần được kiểm soát chặt chẽ để tránh tác động từ lớp nền.

Ứng dụng trong các ngành công nghiệp

So sánh với các phương pháp đo độ cứng khác

Điểm khác biệt chính:

• Phương pháp Vickers sử dụng một loại đầu đo duy nhất, giúp giảm biến dạng đầu đo.
• Rockwell nhanh hơn nhưng ít chính xác hơn, đặc biệt với vật liệu giòn.
• Brinell phù hợp với kim loại mềm nhưng không hiệu quả trên vật liệu cứng.

Cải tiến công nghệ và xu hướng phát triển

Tự động hóa:

• Các hệ thống AI hiện đại có thể tự động đo đường chéo vết lõm, giảm sai số đo.
• Máy đo di động có màn hình cảm ứng giúp kiểm tra nhanh tại chỗ.

Xu hướng thị trường:

• Tăng trưởng 6,6% mỗi năm từ 2024 đến 2031, đặc biệt mạnh tại châu Á - Thái Bình Dương.
• Ngành ô tô và điện tử chiếm 40% thị phần.

Hướng đến tính bền vững:

Kiểm tra độ cứng của các vật liệu sinh học và polymer thân thiện với môi trường.

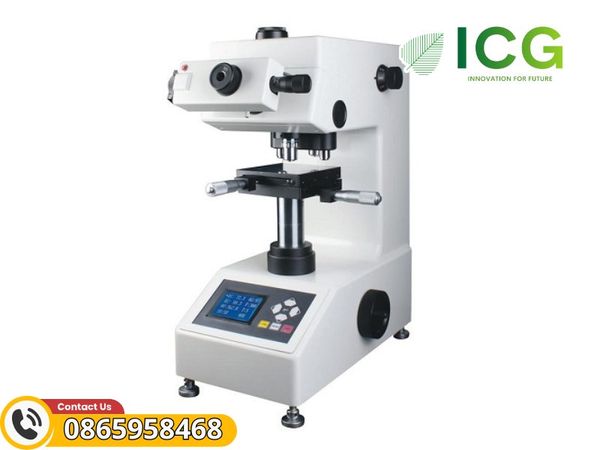

Các dòng máy đo độ cứng Vickers nổi bật

Hãng AFFRI - Italia (Hơn 65 năm kinh nghiệm)

Model WIKI JS:

• Dòng máy cao cấp, hỗ trợ đo cả phương pháp Vickers và Knoop.
• Tải trọng linh hoạt, phù hợp cho nghiên cứu và kiểm tra chất lượng.

Model DM2:

• Máy đo độ cứng Vickers trung cấp, có chế độ đo thủ công hoặc tự động.
• Phù hợp với các xưởng sản xuất quy mô vừa và nhỏ.

Câu hỏi thường gặp

Phương pháp đo độ cứng Vickers có gì khác biệt so với các phương pháp khác?

Phương pháp Vickers có độ chính xác cao và có thể đo trên các mẫu vật liệu rất nhỏ, điều mà một số phương pháp khác như Brinell hoặc Rockwell khó thực hiện. Đầu đo kim cương giúp đảm bảo độ chính xác trong phép đo mà không bị biến dạng theo thời gian.

Khi nào nên sử dụng phương pháp đo độ cứng Vickers?

Phương pháp này phù hợp khi cần đo độ cứng của vật liệu có kích thước nhỏ hoặc yêu cầu độ chính xác cao, chẳng hạn như trong ngành luyện kim, điện tử, hoặc nghiên cứu khoa học về vật liệu.

Những yếu tố nào có thể ảnh hưởng đến kết quả đo độ cứng Vickers?

Một số yếu tố có thể ảnh hưởng đến độ chính xác của phép đo bao gồm độ phẳng của mẫu thử, lực tác dụng không ổn định, bề mặt vật liệu không đồng nhất hoặc lỗi trong quá trình quan sát và đo vết lõm.

Đo độ cứng Vickers có thể áp dụng cho những loại vật liệu nào?

Phương pháp này có thể áp dụng cho nhiều loại vật liệu khác nhau, từ kim loại, hợp kim, gốm sứ cho đến một số loại polymer cứng, miễn là bề mặt của mẫu thử phù hợp với yêu cầu đo.

Làm thế nào để đảm bảo độ chính xác khi thực hiện phép đo Vickers?

Để đảm bảo kết quả chính xác, cần chuẩn bị bề mặt mẫu thử đúng cách, hiệu chuẩn máy đo định kỳ và đảm bảo lực tác dụng ổn định. Ngoài ra, việc sử dụng phần mềm hỗ trợ phân tích hình ảnh cũng giúp giảm thiểu sai số trong quá trình đo.

Phương pháp đo độ cứng Vickers là một công cụ quan trọng trong kiểm tra vật liệu, đặc biệt với các vật liệu có độ cứng cao hoặc lớp phủ mỏng. Với những cải tiến về công nghệ và tự động hóa, Vickers tiếp tục là một tiêu chuẩn hàng đầu trong ngành kiểm định chất lượng vật liệu.
