Giới thiệu về phương pháp đo độ cứng Brinell

Phương pháp đo độ cứng Brinell (Brinell Hardness Test - BHT) là một trong những phương pháp kiểm tra độ cứng vật liệu phổ biến nhất trong ngành cơ khí và luyện kim. Được phát triển bởi Johan August Brinell vào năm 1900, phương pháp này giúp xác định độ cứng của kim loại và hợp kim thông qua khả năng chống lại sự biến dạng dưới tác động của lực nén.

Phương pháp này đặc biệt phù hợp với các vật liệu có cấu trúc thô như thép đúc, gang, nhôm và đồng, vì nó có thể phản ánh chính xác khả năng chịu tải của vật liệu trong thực tế.

Nguyên lý hoạt động của phương pháp Brinell

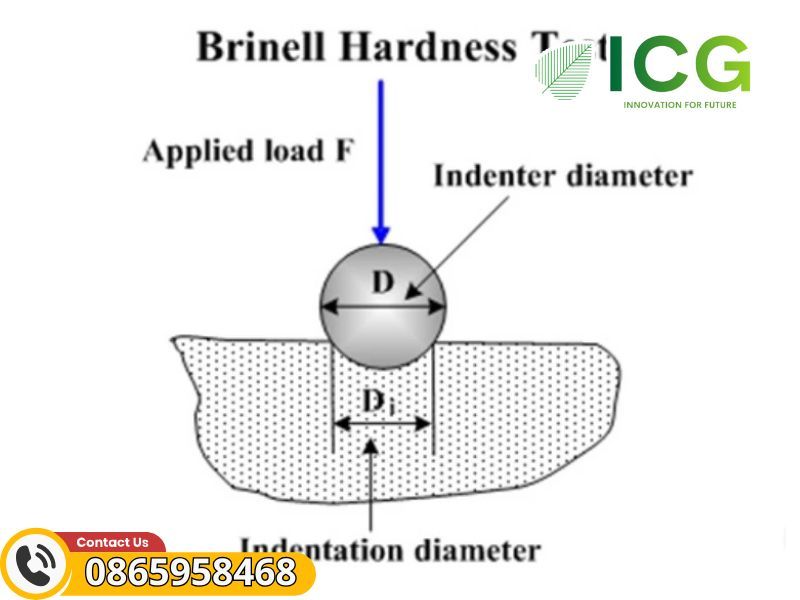

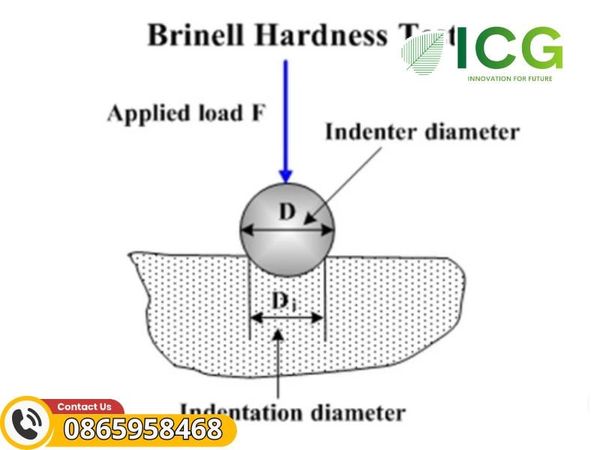

Phương pháp Brinell hoạt động bằng cách sử dụng một viên bi thép cứng hoặc tungsten carbide có đường kính tiêu chuẩn (thường là 10mm) để tạo vết lõm trên bề mặt mẫu thử. Lực nén được tác động lên viên bi trong một khoảng thời gian xác định (thường từ 10 đến 30 giây), sau đó đường kính của vết lõm sẽ được đo để tính toán giá trị độ cứng Brinell (HB).

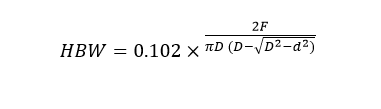

Công thức tính độ cứng Brinell:

Trong đó:

  • HBW: Độ cứng Brinell (Brinell Hardness Number - BHN)
  • F: Lực tác dụng (N)
  • D: Đường kính viên bi (mm)

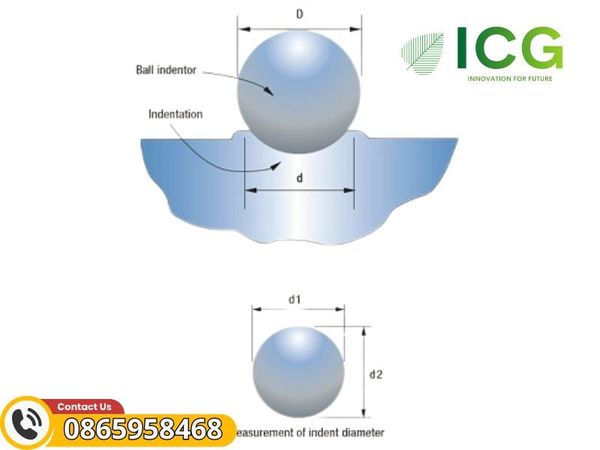

  • d: Đường kính trung bình của vết lõm (mm)

Sau khi đo đường kính vết lõm, giá trị HB được tra cứu trong bảng tiêu chuẩn hoặc tính toán bằng công thức trên.

Các yếu tố ảnh hưởng đến phép đo

Một số yếu tố quan trọng cần lưu ý để đảm bảo kết quả đo độ cứng Brinell chính xác:

Đường kính viên bi

Đường kính viên bi có thể thay đổi từ 1mm đến 10mm tùy vào độ dày của mẫu thử. Các đường kính phổ biến là 10mm, 5mm, 2.5mm và 1mm. Chọn đường kính phù hợp giúp giảm sai số và đảm bảo vết lõm không quá lớn hoặc quá nhỏ.

Lực tác dụng

Lực tác dụng phụ thuộc vào loại vật liệu và đường kính viên bi. Tỷ lệ giữa lực tác dụng và đường kính viên bi phải tuân theo tiêu chuẩn quốc tế để đảm bảo kết quả đo chính xác. Lực thường nằm trong khoảng từ 500N đến 3000N đối với kim loại mềm và có thể lên đến 30000N đối với thép cứng.

Thời gian tác dụng lực

Thời gian tiêu chuẩn để tác dụng lực lên mẫu thử là từ 10 - 30 giây. Nếu thời gian quá ngắn, kết quả đo có thể bị sai lệch do chưa đạt đến trạng thái ổn định của biến dạng vật liệu.

Chất liệu viên bi

Viên bi có thể được làm từ thép cứng hoặc tungsten carbide. Đối với vật liệu có độ cứng cao như thép tôi, người ta sử dụng viên bi tungsten carbide để tránh bị biến dạng trong quá trình đo.

Quy trình đo độ cứng Brinell

1. Chuẩn bị mẫu

Bề mặt mẫu phải được làm phẳng, nhẵn và sạch (có thể cần mài hoặc đánh bóng).

2. Áp tải trọng

  • Tải phụ: Xác định vị trí trong khoảng tham chiếu.
  • Tải chính: Áp dụng lực nén phù hợp với vật liệu (ví dụ: 3000 kgf cho thép) trong khoảng 10–15 giây.

3. Đo vết lõm

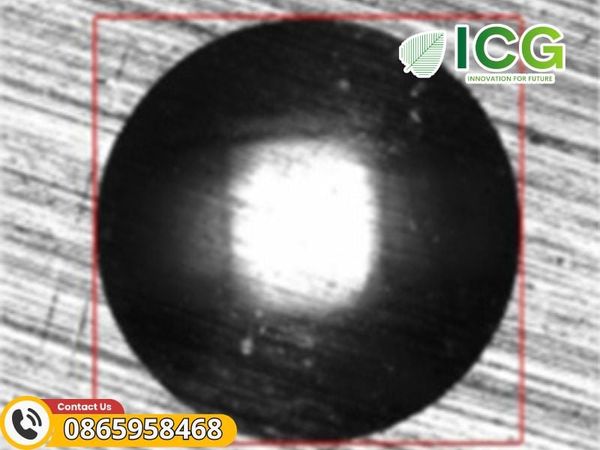

  • Đường kính vết lõm được đo theo hai trục vuông góc bằng kính hiển vi.
  • Giá trị trung bình sẽ được sử dụng để tính độ cứng Brinell (HBW) thông qua bảng tra hoặc phần mềm hỗ trợ.
  • Tiêu chuẩn áp dụng: ASTM E10 và ISO 6506 quy định tỷ lệ F/D² nhằm đảm bảo tính đồng nhất của kết quả.



Tiêu chuẩn ASTM E10 quy định những gì?

ASTM E10 là tiêu chuẩn của Mỹ hướng dẫn chi tiết về phương pháp đo độ cứng Brinell cho kim loại, bao gồm:

Phạm vi tải trọng: 62.5–3000 kgf.

Loại mũi đo:

  • Carbide vonfram (HBW – phổ biến).
  • Thép tôi (HBS – ít dùng).

Thời gian giữ tải: 10–15 giây (có thể kéo dài đến 30 giây đối với vật liệu đàn hồi như nhôm).

Quy định đo vết lõm:

  • Đường kính vết lõm phải nằm trong khoảng 24–60% đường kính mũi đột để đảm bảo độ chính xác.
  • Tỷ lệ tải-trọng cầu (F/D²): Được duy trì ở mức 30, 10, 5 hoặc 1 (ví dụ: 3000 kgf với mũi 10 mm → F/D² = 30).
  • Ứng dụng: ASTM E10 phổ biến tại Bắc Mỹ, đặc biệt trong ngành đúc gang, sản xuất thép không gỉ và hợp kim nhôm dùng trong ô tô, đóng tàu.

Tiêu chuẩn ISO 6506 có gì khác biệt?

ISO 6506 là tiêu chuẩn quốc tế tương đương với ASTM E10, gồm ba phần chính:

ISO 6506-1: Quy trình đo độ cứng Brinell (có một số khác biệt so với ASTM E10):

  • Tải trọng tối đa: 29.420 N (~3000 kgf).
  • Yêu cầu bề mặt: Độ nhám bề mặt Ra ≤ 1.6μm (khắt khe hơn ASTM E10).
  • Dung sai đường kính mũi đột: ±0.005 mm (chặt chẽ hơn ASTM E10).

ISO 6506-2: Quy định hiệu chuẩn thiết bị đo.

ISO 6506-3: Quy định hiệu chuẩn khối chuẩn độ cứng.

Ứng dụng: Phổ biến tại châu Âu và châu Á, đặc biệt trong ngành sản xuất ống thép dầu khí và thiết bị y tế.

Ưu điểm và nhược điểm của phương pháp Brinell

Ưu điểm

  • Đo lường chính xác trên vật liệu mềm: Phương pháp này phù hợp với các vật liệu như nhôm, đồng, gang và thép ít cacbon.
  • Độ tin cậy cao trong đo lường mẫu lớn: Với những mẫu có bề mặt không đồng nhất như vật đúc hoặc rèn, phương pháp Brinell vẫn cho kết quả chính xác.
  • Dễ thực hiện: Không cần chuẩn bị mẫu phức tạp, quá trình đo nhanh chóng và dễ thao tác.
  • Kết quả có thể liên hệ với độ bền kéo: Giá trị HB có thể quy đổi sang độ bền kéo của vật liệu, hỗ trợ trong tính toán cơ học.



Nhược điểm

Không phù hợp với vật liệu quá cứng hoặc quá mỏng: Các vật liệu có độ cứng cao (trên 450 HB) hoặc quá mỏng dễ bị biến dạng quá mức hoặc không thể tạo vết lõm rõ ràng.

Vết lõm lớn có thể làm hỏng mẫu: Do đó, phương pháp này không thích hợp cho các sản phẩm đã hoàn thiện hoặc có lớp phủ bảo vệ.

Kết quả có thể bị ảnh hưởng bởi người thực hiện: Sai số có thể xuất hiện nếu không đo đường kính vết lõm một cách chính xác.

Cải tiến hiện đại trong đo độ cứng Brinell

  • Máy đo tự động: Mẫu Affri LD3000A tích hợp tải trọng động cơ, kính hiển vi điện tử và tính toán HBW theo thời gian thực.
  • Phần mềm hỗ trợ: Giao diện cảm ứng, xuất dữ liệu trực tiếp (PDF, CSV), giúp kiểm soát chất lượng dễ dàng.
  • Chẩn đoán từ xa: Kết nối internet cho phép kỹ sư hỗ trợ kỹ thuật từ xa.

Các yếu tố quan trọng khi đo

  • Độ dày mẫu: Phải tối thiểu 8–10 lần độ sâu vết lõm để tránh sai số (theo tiêu chuẩn ISO/ASTM).
  • Tỷ lệ tải-trọng cầu (F/D²): Cần được duy trì nhất quán để có kết quả đo chính xác.
  • Chất lượng bề mặt: Mẫu có bề mặt thô cần được đánh bóng để đảm bảo độ chính xác cao nhất.



Ứng dụng thực tế của phương pháp đo độ cứng Brinell

Phương pháp Brinell được sử dụng rộng rãi trong các lĩnh vực:

  • Luyện kim và chế tạo cơ khí: Kiểm tra độ cứng của các vật liệu chế tạo như gang, thép kết cấu, đồng và nhôm.
  • Kiểm tra chất lượng vật liệu: Áp dụng trong quá trình sản xuất để đảm bảo vật liệu đáp ứng tiêu chuẩn kỹ thuật.
  • Ngành công nghiệp ô tô và hàng không: Dùng để đánh giá khả năng chịu tải của các bộ phận cơ khí.
  • Kiểm tra vật liệu sau xử lý nhiệt: Đánh giá hiệu quả của các quá trình nhiệt luyện, tôi cứng và ram.

Công nghệ hiện đại trong đo độ cứng Brinell

Hiện nay, các máy đo độ cứng Brinell tiên tiến được trang bị hệ thống quang học và phần mềm phân tích tự động. Camera kỹ thuật số có thể phóng đại vết lõm để đo chính xác đường kính, giảm thiểu sai số do con người. Ngoài ra, các máy đo hiện đại còn tích hợp màn hình cảm ứng và bộ nhớ để lưu trữ kết quả đo, giúp người dùng dễ dàng kiểm soát chất lượng vật liệu.

Một số hệ thống đo Brinell hiện đại còn có thể tự động hóa quy trình đo bằng robot, nâng cao hiệu suất và độ chính xác trong kiểm tra hàng loạt sản phẩm công nghiệp.

Các dòng máy đo độ cứng Brinell phổ biến hiện nay

Máy đo độ cứng AFFRI – Công nghệ từ Ý

Với sự phát triển của khoa học và công nghệ, AFFRI đã tích hợp camera kỹ thuật số có khả năng phóng đại vết lõm nhiều lần, cùng phần mềm tính toán độ cứng tiên tiến, mang lại độ chính xác cao nhất cho kết quả đo:

AFFRI – MRS Jet 3000

Máy đo độ cứng tự động, có thể tích hợp vào dây chuyền sản xuất với tốc độ kiểm tra nhanh bằng phương pháp Brinell HBWT. Thiết bị tuân thủ các tiêu chuẩn quốc tế ASTM, ISO và JIS, đảm bảo độ tin cậy cao trong kiểm tra vật liệu.

AFFRI – INTEGRAL 1

Dòng máy kiểm tra độ cứng Brinell cao cấp, đáp ứng đầy đủ các tiêu chuẩn đo lường. Thiết bị phù hợp với các ứng dụng công nghiệp đòi hỏi độ chính xác cao và khả năng kiểm tra vật liệu quy mô lớn.

Phương pháp đo Brinell vẫn là lựa chọn ưu tiên trong công nghiệp nặng nhờ khả năng đánh giá chính xác vật liệu có cấu trúc hạt thô. Sự phát triển của các hệ thống đo tự động giúp khắc phục những hạn chế của phương pháp truyền thống, mở rộng phạm vi ứng dụng trong nhiều ngành công nghiệp.

Câu hỏi thường gặp

1. Vì sao phương pháp Brinell phù hợp với vật liệu có cấu trúc hạt thô?

Brinell tạo vết lõm lớn, giúp giảm thiểu ảnh hưởng của cấu trúc hạt không đồng nhất, mang lại kết quả đo chính xác và đại diện hơn so với các phương pháp Rockwell hoặc Vickers.

2. Phương pháp Brinell có đo được thép tôi cứng không?

Không. Đầu đo hình cầu dễ bị biến dạng khi kiểm tra vật liệu quá cứng. Đối với thép tôi cứng, nên sử dụng phương pháp Vickers hoặc Rockwell HRC.

3. Làm thế nào để đảm bảo độ chính xác khi đo Brinell?

  • Tuân thủ tỷ lệ tải trọng trên đường kính mũi đột (F/D²).
  • Chuẩn bị mẫu đo kỹ lưỡng (bề mặt phải phẳng và sạch).
  • Hiệu chuẩn thiết bị định kỳ để đảm bảo kết quả chính xác.

4. Vì sao Brinell không phù hợp để kiểm tra hàng loạt?

Quy trình đo Brinell thủ công khá mất thời gian. Giải pháp thay thế là sử dụng các máy đo tự động như Affri LD3000A, giúp tăng tốc độ kiểm tra và đảm bảo độ chính xác cao.

5. Phương pháp Brinell thường được ứng dụng trong lĩnh vực nào?

Phương pháp Brinell phổ biến trong sản xuất máy móc hạng nặng và ống dẫn dầu khí, đặc biệt trong việc kiểm tra độ cứng của gang đúc.

6. Tiêu chuẩn ASTM E10 và ISO 6506 quy định điều gì?

Hai tiêu chuẩn này quy định về:

  • Quy trình đo và các bước thực hiện.
  • Tải trọng và thời gian giữ tải.
  • Phương pháp tính toán giá trị HBW, đảm bảo kết quả đo nhất quán trên toàn cầu.

Phương pháp đo độ cứng Brinell là một kỹ thuật lâu đời nhưng vẫn giữ được giá trị cao trong ngành công nghiệp hiện đại. Với ưu điểm về độ chính xác và khả năng áp dụng rộng rãi, Brinell vẫn là một phương pháp kiểm tra quan trọng trong luyện kim, cơ khí và kiểm định chất lượng vật liệu. Việc ứng dụng công nghệ số vào đo lường giúp cải thiện độ chính xác và nâng cao hiệu suất trong sản xuất công nghiệp, mang lại hiệu quả kinh tế và kỹ thuật cao hơn.
