Nguyên lý hoạt động pin điện hóa ra sao?
-
Người viết: Dr Tuấn - IT Admin
/
Trong bối cảnh xe điện, hệ thống lưu trữ năng lượng và các thiết bị điện tử ngày càng phát triển, việc hiểu rõ nguyên lý hoạt động pin điện hóa trở thành nền tảng quan trọng không chỉ đối với các nhà nghiên cứu, kỹ sư và doanh nghiệp sản xuất pin mà còn là mối quan tâm của nhiều khách hàng.
Cùng ICG tìm hiểu nhanh nguyên lý, cấu tạo và những thiết bị cần thiết nhất trong quá trình nghiên cứu, phát triển để đáp ứng nhu cầu hiện nay nhé!
Pin điện hóa là gì? Đặc điểm và ứng dụng
Không đơn thuần là một thiết bị lưu trữ điện năng, pin điện hóa là một hệ thống chuyển đổi năng lượng hóa học thành điện năng thông qua quá trình oxy hóa – khử.
Việc hiểu rõ cơ chế này giúp tối ưu hiệu suất pin, kéo dài tuổi thọ, đồng thời hỗ trợ phát triển các thế hệ vật liệu điện cực và công nghệ pin tiên tiến hơn.
Pin điện hóa là gì? tên tiếng anh khoa học là Electrochemical Cell là hệ thống có khả năng chuyển đổi năng lượng hóa học thành năng lượng điện thông qua phản ứng oxy hóa – khử xảy ra tại hai điện cực. Đây là đơn vị cơ bản của mọi loại pin và ắc quy hiện đại.
Đặc điểm nổi bật của pin điện hóa
Chức năng và hoạt động chính của náo là chuyển đổi trực tiếp năng lượng hóa học thành điện năng, cùng những lợi thế cao như:
- Hiệu suất chuyển đổi năng lượng cao.
- Có thể thiết kế với nhiều mức điện áp và dung lượng khác nhau.
- Dễ dàng tích hợp vào thiết bị điện tử, xe điện và hệ thống lưu trữ năng lượng.

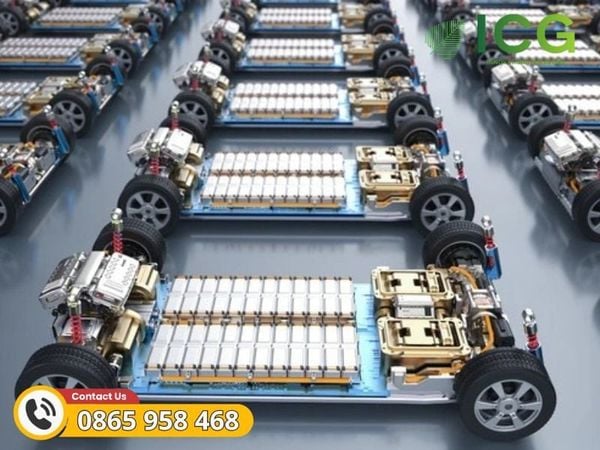

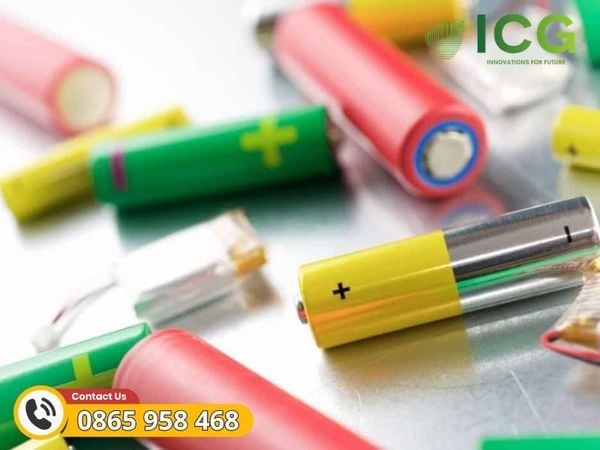

Ứng dụng của pin điện hóa
Ngày nay, pin điện hóa xuất hiện trong hầu hết các lĩnh vực và là 1 thành phần không thể thiếu đặc biệt trong ngành xe điện đang rất hot hiện nay:
- Điện thoại thông minh
- Laptop, máy tính bảng
- Xe điện (EV)
- Hệ thống lưu trữ năng lượng mặt trời
- Thiết bị y tế
- Hàng không và quốc phòng

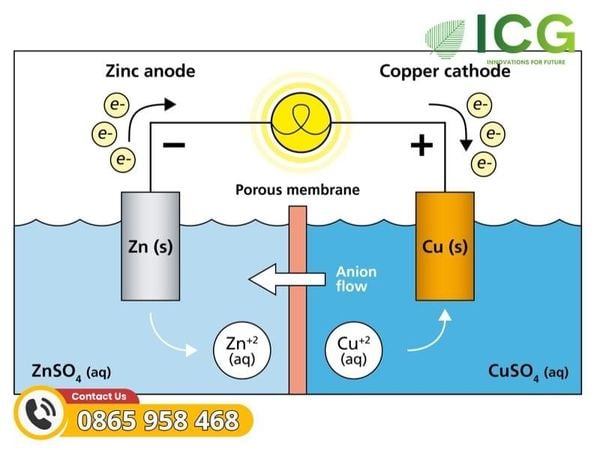

Nguyên lý hoạt động chung của PIN điện hóa
Để hiểu rõ nguyên lý PIN điện hóa, trước tiên cần hiểu rằng mọi hoạt động của pin đều dựa trên sự dịch chuyển electron và ion, về cơ bản chúng được cấu tạo và hoạt động dựa trên

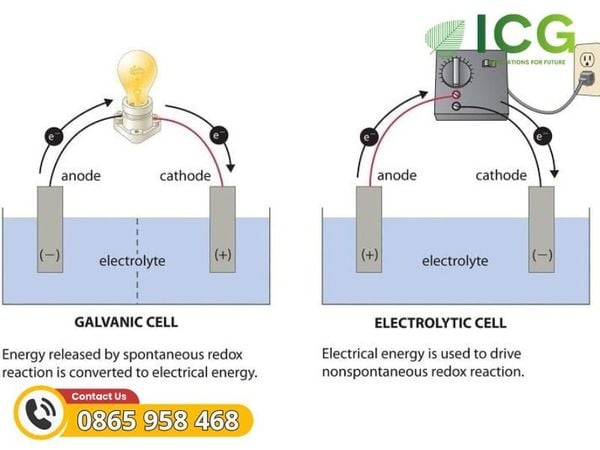

Cấu tạo cơ bản của 1 dòng PIN điện hóa
1. Điện cực âm (Anode) Đây là nơi xảy ra phản ứng oxy hóa, đóng vai trò quan trọng hàng đầu với:
- Vật liệu điện cực giải phóng electron.
- Electron được đẩy vào mạch điện bên ngoài.
2. Điện cực dương (Cathode) Đây là nơi xảy ra phản ứng khử như sau:
- Electron được tiếp nhận.
- Các ion từ chất điện ly di chuyển đến để cân bằng điện tích.
3. Chất điện ly (Electrolyte) - Chất điện ly đóng vai trò vận chuyển ion giữa hai điện cực.
- Dẫn ion tốt.
- Không dẫn electron.
- Nhờ đó pin tránh được hiện tượng đoản mạch bên trong.
4. Màng ngăn (Separator) giúp cho:
- Tách biệt Anode và Cathode.
- Ngăn chập điện.
- Cho phép ion đi qua.

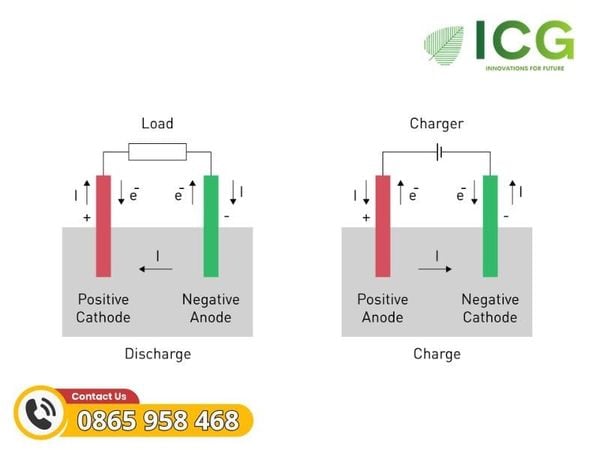

Nguyên lý hoạt động chính của 1 loại PIN điện hóa thường dựa trên quá trình nạp (xạc điện) và quá trình xả (phóng điện) của PIN, vì thế để hiểu rõ nhất, chúng ta cần nắm về:
Quá trình phóng điện (Discharge)
Khi pin cấp điện cho thiết bị hay còn được hiểu là khi thiết bị nào đó sử dụng nguồn năng lượng từ PIN, quá trình đó diễn ra như sau:
- Bước 1: Oxy hóa xảy ra tại Anode - Vật liệu điện cực mất electron: > M → Mⁿ⁺ + ne⁻
- Bước 2: Electron di chuyển qua mạch ngoài - Dòng electron này chính là dòng điện cung cấp cho thiết bị sử dụng.
- Bước 3: Ion trong chất điện ly di chuyển.- Các ion dương và âm dịch chuyển để duy trì cân bằng điện tích.
- Bước 4: Phản ứng khử xảy ra tại Cathode. - Electron được tiếp nhận tại cực dương.
Toàn bộ quá trình này biến năng lượng hóa học thành điện năng.
Quá trình sạc điện (Charge)
Đối với khi nguyên lý hoạt động khi PIN điện hóa sạc (Rechargeable Battery), quá trình này thực chất là đảo ngược các phản ứng điện hóa.
Khi kết nối nguồn điện ngoài:
- Electron bị ép di chuyển ngược lại.
- Các ion quay về vị trí ban đầu.
- Năng lượng điện được lưu trữ dưới dạng năng lượng hóa học.
Quá trình này cho phép pin được tái sử dụng nhiều lần, mà vẫn giữ nguyên được điện thế hoạt động
Suất điện động và điện thế pin là gì?
Một trong những thông số quan trọng trong lý thuyết pin điện hóa là suất điện động (EMF) - nếu bạn đang nghiên cứu sâu về loại PIN này cần nắm, chúng được thể hiện qua các thông số như:
EMF thể hiện:
- Hiệu điện thế tối đa của pin khi chưa tải.
- Khả năng sinh công của phản ứng điện hóa.
Trong thực tế, điện áp đo được sẽ phụ thuộc vào: Nhiệt độ, Nồng độ ion, Trạng thái sạc (SOC) và Trở kháng bên trong pin
Mật độ năng lượng và hiệu suất pin
Hiệu quả của pin điện hóa thường được đánh giá qua:
- Mật độ năng lượng theo khối lượng (Wh/kg): Cho biết lượng năng lượng lưu trữ trên mỗi kilogram vật liệu.
- Mật độ năng lượng theo thể tích (Wh/L): Cho biết lượng năng lượng lưu trữ trên mỗi lít thể tích.
Đây là những thông số quyết định khả năng ứng dụng của pin trong xe điện, điện tử cầm tay hay lưu trữ năng lượng quy mô lớn.
PIN điện hóa cần sử dụng thiết bị gì để kiểm tra?
Trong nghiên cứu và phát triển pin, việc đánh giá hiệu suất điện hóa là yêu cầu bắt buộc, để thực hiện các công việc này, trong phòng thí nghiệm hoặc nhà máy sản xuất thường sử dụng hai nhóm thiết bị chính như sau:
Các khay, thiết bị giữ PIN
Tùy theo loại pin nghiên cứu, các hệ thống giữ pin với hình dáng khác nhau sẽ được sử dụng như
- Khay giữ pin cúc áo (Coin Cell Holder) : Tham khảo Tại Đây
- Khay giữ pin Pouch Cell : Tham khảo Tại Đây
- Khay giữ pin hình trụ : Tham khảo Tại Đây
Các thương hiệu máy đo, kiểm tra PIN điện hóa nổi tiếng

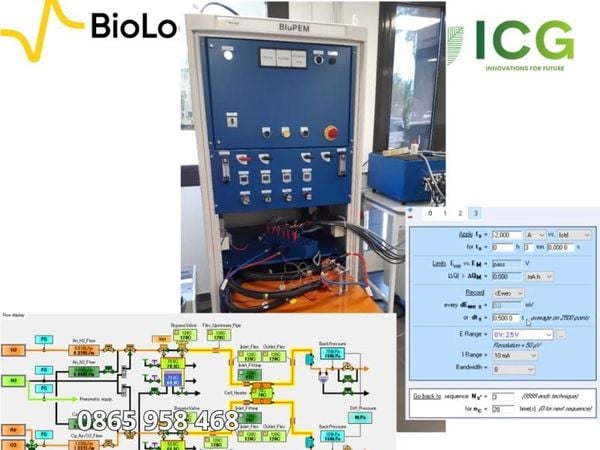

Hệ thống máy đo, thiết bị, phụ kiện điện hóa thuộc hãng Biologic: Đây là hãng sản xuất đến từ Pháp - một trong những thương hiệu hàng đầu thế giới về nghiên cứu pin, độ chính xác cao, độ nhiễu thấp và cập nhật liên tục về công nghệ triển khai
Một số thiết bị nổi bật được cung cấp, phân phối độc quyền bởi ICG tại Việt Nam như sau:
Hệ thống đo điện hóa CORRTEST: Nổi bật với chi phí hợp lý, dễ đầu tư tiếp cận, phù hợp cho những thiết bị, máy móc nhỏ, thiết kế nhỏ gọn dễ sử dụng, hiệu năng ổn định và phù hợp nghiên cứu pin và ăn mòn điện hóa
Các thiết bị được lựa chọn hàng đầu trong nghiên cứu phát triển tại nước ta:
Hiểu rõ nguyên lý hoạt động pin điện hóa là bước đầu tiên để tiếp cận các công nghệ lưu trữ năng lượng hiện đại. Từ cơ chế dịch chuyển electron, ion cho đến quá trình sạc – xả và các yếu tố ảnh hưởng đến hiệu suất, tất cả đều quyết định tuổi thọ và khả năng vận hành của pin.
