Quy trình sử dụng và sự quan trọng của miếng đệm Inox Pin cúc áo trong cell

Trong quá trình chế tạo coin cell, độ chính xác của kết quả điện hóa không chỉ phụ thuộc vào điện cực hay chất điện phân mà còn chịu ảnh hưởng từ các linh kiện cơ học bên trong. Miếng đệm Inox Pin Cúc áo là phụ kiện nhỏ nhưng quan trọng, nó giúp bù khoảng trống, truyền lực nén và duy trì tiếp xúc giữa điện cực với vỏ pin.

Cùng tìm hiểu nhanh về tầm quan trọng và quy trình sử dụng của nó trong quá trình sản xuất, nghiên cứu PIN cúc áo nhé

Miếng đệm Inox Pin cúc áo là gì?

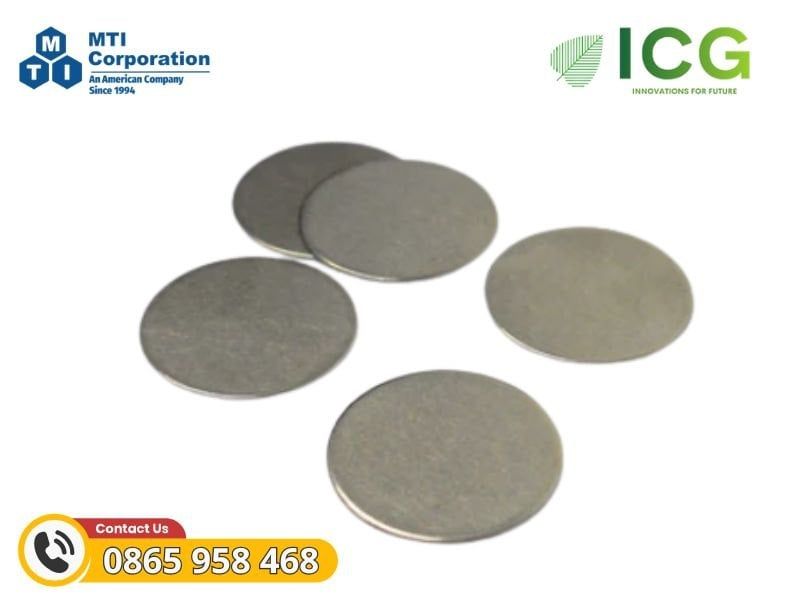

Miếng đệm inox, hay coin cell spacer, là linh kiện kim loại dạng đĩa phẳng được đặt bên trong vỏ pin cúc áo, thường nằm giữa điện cực và lò xo, có nhiệm vụ điều chỉnh khoảng trống cũng như truyền lực từ lò xo đến cụm vật liệu bên dưới.

Đây là phụ kiện miếng đệm do MTI cung cấp cho các vỏ pin CR2016, CR2025 và CR2032, có kích thước mỏng phù hợp với cấu hình cell cần bù khoảng cách nhỏ mà không tạo lực nén quá lớn.

Bề mặt của miếng đệm inox CR2032 được thiết kế phẳng để tiếp xúc tương đối đồng đều với điện cực. Vật liệu thép không gỉ mang lại độ bền cơ học và khả năng chống oxy hóa phù hợp với điều kiện lắp ráp coin cell trong phòng thí nghiệm.

Xem chi tiết: Thông số và giá bán của miếng đệm Inox hãng MTI

Tầm quan trọng của miếng đệm Inox Pin cúc áo

Sau khi cell được dập kín, các lớp điện cực và màng ngăn cần duy trì tiếp xúc ổn định. Nếu khoảng trống bên trong quá lớn, cụm linh kiện có thể bị lỏng, làm tăng điện trở tiếp xúc và khiến dữ liệu sạc – xả thiếu ổn định. Spacer inox giúp bù khoảng cách này, đồng thời tạo bề mặt để lò xo phân bố lực ép lên điện cực.

Khả năng truyền lực đồng đều còn giúp hạn chế tình trạng áp suất tập trung tại một vị trí. Đây là yếu tố cần thiết khi nghiên cứu vật liệu dạng màng mỏng hoặc cấu trúc điện cực dễ biến dạng. Việc sử dụng phụ kiện lắp ráp pin cúc áo có kích thước đồng nhất cũng góp phần giảm sai khác cơ học giữa các mẫu trong cùng một lô thử nghiệm.

Ngoài chức năng cơ học, miếng đệm còn tham gia tạo đường dẫn điện giữa điện cực và phần vỏ tương ứng. Bề mặt spacer cần sạch, không cong vênh, không có ba-via hoặc vết xước sâu để hạn chế tiếp xúc kém và nguy cơ ảnh hưởng đến màng ngăn.

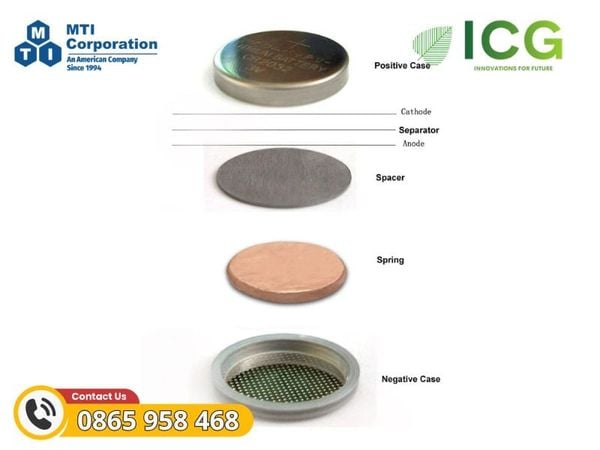

Quy trình xếp lớp cơ bản khi lắp ráp pin cúc áo

Một cấu hình coin cell nghiên cứu thường được sắp xếp theo trình tự cơ bản:

• Chuẩn bị phần vỏ dưới và điện cực thứ nhất theo cấu hình thử nghiệm.
• Bổ sung chất điện phân bằng quy trình kiểm soát của phòng thí nghiệm.
• Đặt màng ngăn đúng tâm, bảo đảm che phủ bề mặt điện cực.
• Bố trí điện cực còn lại theo chiều quy định của cell.
• Đặt MTI CR20 spacer lên trên điện cực để tạo bề mặt phẳng và bù khoảng trống.
• Bổ sung lò xo sóng hoặc lò xo đĩa để duy trì lực đàn hồi.
• Đặt phần vỏ còn lại, kiểm tra độ đồng tâm và dập bằng thiết bị phù hợp.

Trình tự thực tế có thể thay đổi theo loại cell, chiều cực và phương pháp của từng phòng nghiên cứu. Việc lắp ráp pin chứa vật liệu hoạt tính và chất điện phân cần được thực hiện bởi nhân sự đã qua đào tạo, trong môi trường kiểm soát như glovebox và theo đầy đủ quy định an toàn hóa chất.

Trên đây là giới thiệu nhanh về miếng đệm Inox Pin cúc áo, và quy trình xếp lớp cơ bản, đây là linh kiện hỗ trợ bù khoảng trống, phân bố lực và duy trì tiếp xúc điện bên trong coin cell, phụ kiện nhỏ nhưng góp phần nâng cao tính ổn định cũng như khả năng lặp lại của kết quả điện hóa
