Cách lựa chọn điện cực tham chiếu phù hợp cho từng ứng dụng điện hóa

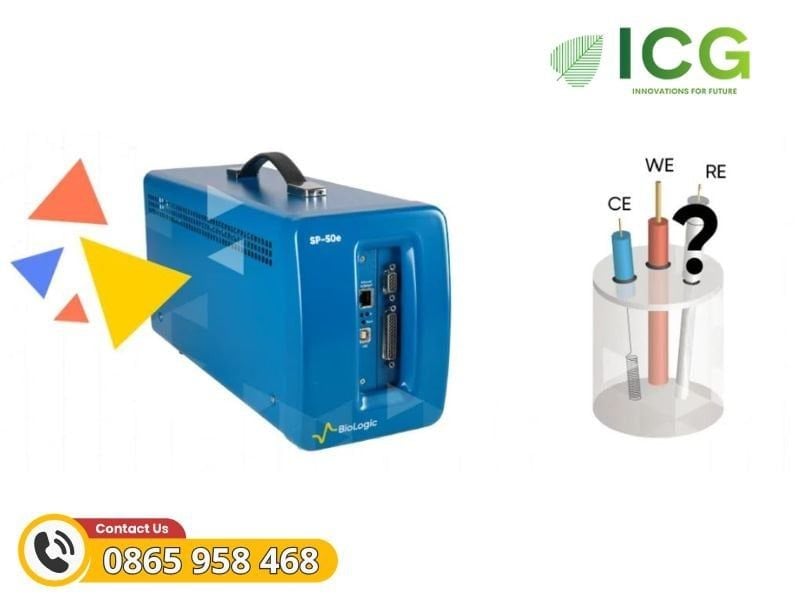

Trong hệ đo ba điện cực, điện cực tham chiếu cung cấp một giá trị thế ổn định để potentiostat kiểm soát chính xác điện cực làm việc. Nếu chọn sai loại, kết quả có thể bị trôi thế, nhiễm bẩn, xuất hiện nhiễu hoặc sai lệch khi đo EIS. Vì vậy, Cách lựa chọn điện cực cần dựa trên môi trường nước hay không nước, pH, nhiệt độ, thành phần muối và yêu cầu độ sạch của thí nghiệm. Cùng giải đáp 7 câu hỏi quan trọng giúp người dùng xác định loại điện cực tham chiếu phù hợp, đồng thời nhận biết những vấn đề thường gặp trước khi kết luận thiết bị đo bị lỗi.

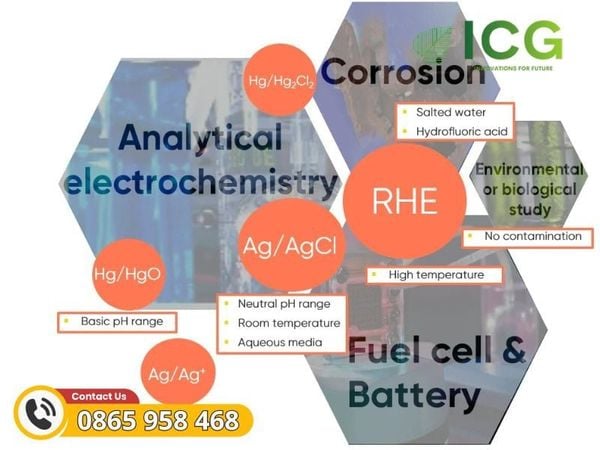

7 câu hỏi giúp bạn lựa chọn điện cực tham chiếu phù hợp từng ứng dụng?

1. Bạn làm việc trong môi trường nước hay không nước?

Đối với dung dịch nước, Ag/AgCl và calomel là hai nhóm điện cực truyền thống được sử dụng phổ biến. Ag/AgCl không chứa thủy ngân, dễ tích hợp với nhiều cell và phù hợp cho nhiều phép đo điện hóa thông thường.

Trong môi trường không nước, điện cực Ag/Ag⁺ thường phù hợp hơn. Dung dịch bên trong điện cực cần sử dụng dung môi và chất điện ly tương thích với hệ mẫu để giảm thế nối lỏng cũng như hạn chế phản ứng không mong muốn.

Điện cực hydro thuận nghịch RHE có thể hoạt động trong nhiều loại chất điện ly. Tuy nhiên, vẫn cần kiểm tra khả năng tương thích của thân điện cực, cartridge và giới hạn kỹ thuật của model cụ thể.

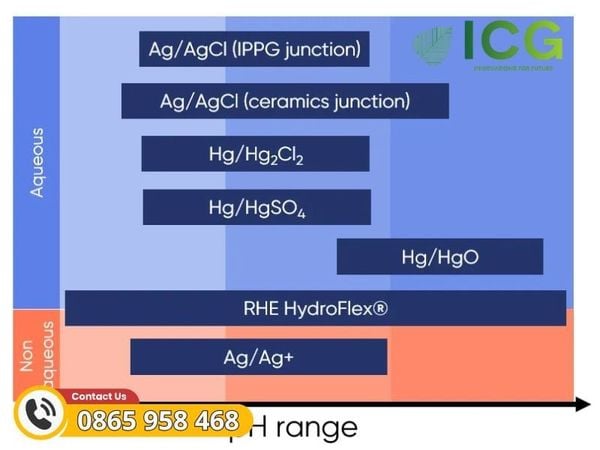

2. Khoảng pH của dung dịch là bao nhiêu?

Môi trường pH ảnh hưởng đến độ ổn định hóa học và thế của điện cực tham chiếu:

• Môi trường kiềm thường sử dụng điện cực Hg/HgO;
• Môi trường axit có thể sử dụng điện cực Hg/HgSO₄;
• Môi trường gần trung tính thường phù hợp với Ag/AgCl hoặc calomel;
• RHE đáp ứng dải pH rộng và đặc biệt hữu ích khi kết quả được biểu diễn theo thang thế hydro thuận nghịch.
• Các điện cực chứa thủy ngân đòi hỏi quy trình quản lý hóa chất nghiêm ngặt và chỉ nên được sử dụng tại phòng thí nghiệm chuyên môn có đầy đủ kiểm soát an toàn.

3. Dung dịch có chứa hàm lượng muối cao không?

Nước muối và dung dịch chloride có độ dẫn điện cao nhưng cũng có thể ảnh hưởng đến vật liệu điện cực. RHE là lựa chọn đáng cân nhắc do không sử dụng điện ly tham chiếu truyền thống và không đưa thêm ion qua frit vào mẫu.

Ag/AgCl cũng có thể sử dụng trong nhiều môi trường chloride vì hệ điện cực dựa trên cân bằng bạc–bạc chloride. Tuy nhiên, người dùng vẫn cần xem xét nồng độ, nhiệt độ, thế nối lỏng và nguy cơ điện ly bên trong rò rỉ vào dung dịch.

Hg/HgO hoặc Ag/Ag⁺ chỉ nên được lựa chọn sau khi xác nhận khả năng tương thích với thành phần thực tế của hệ thử.

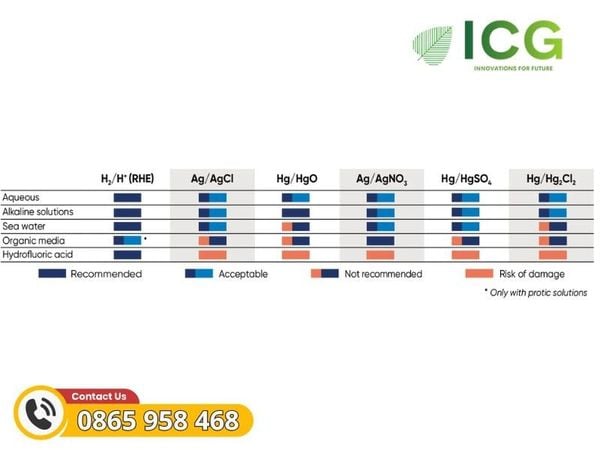

4. Môi trường có chứa hóa chất ăn mòn đặc biệt không?

Đối với môi trường ăn mòn rất mạnh, vật liệu thân, gioăng, frit và cấu trúc bên trong điện cực có thể bị hư hỏng. BioLogic đề xuất RHE thân PTFE cho một số điều kiện khắc nghiệt nhờ khả năng kháng hóa chất và thiết kế không sử dụng frit.

HF là hóa chất đặc biệt nguy hiểm và có thể phá hủy nhiều vật liệu điện cực. Thông tin lựa chọn RHE trong trường hợp này chỉ mang ý nghĩa tham khảo về khả năng tương thích thiết bị; mọi thí nghiệm liên quan phải được thực hiện bởi nhân sự được đào tạo tại cơ sở chuyên môn, theo quy trình an toàn được phê duyệt.

5. Nhiệt độ thí nghiệm có khác nhiệt độ phòng không?

Thế của Ag/AgCl và calomel phụ thuộc vào nhiệt độ. Khi nhiệt độ thay đổi, cần hiệu chỉnh hoặc quy đổi giá trị thế theo dữ liệu của nhà sản xuất. Điện cực calomel Hg/Hg₂Cl₂ không phù hợp khi nhiệt độ vượt quá giới hạn quy định, thường khoảng 50°C.

RHE có khả năng đáp ứng khoảng nhiệt độ rộng hơn. Tuy nhiên, cần phân biệt giữa giới hạn của nguyên lý và giới hạn của sản phẩm. Chẳng hạn, HydroFlex được BioLogic công bố hoạt động từ -20 đến 120°C đối với cấu hình thân PTFE. Không nên sử dụng mức nhiệt chung cho tất cả điện cực mà chưa kiểm tra datasheet.

6. Hệ đo có nhạy với sự nhiễm bẩn không?

Ag/AgCl không chứa thủy ngân nhưng một lượng nhỏ điện ly bên trong có thể đi qua frit. Ion chloride hoặc ion kim loại có khả năng làm thay đổi hệ thử, gây ăn mòn hoặc ảnh hưởng đến xúc tác.

Điện cực calomel chứa thủy ngân nên không phù hợp với những nghiên cứu sinh học, môi trường hoặc thí nghiệm yêu cầu tránh hoàn toàn kim loại độc hại.

RHE không sử dụng KCl, Ag⁺ hay Hg⁺ làm điện ly tham chiếu, nhờ đó giảm nguy cơ nhiễm chéo. Đây là lựa chọn phù hợp cho nghiên cứu xúc tác, màng, pin nhiên liệu và các hệ nhạy với tạp chất.

7. Bạn có thực hiện phép đo EIS không?

Trở kháng của điện cực tham chiếu có ảnh hưởng đáng kể đến dữ liệu EIS, đặc biệt ở vùng tần số cao. BioLogic cho biết RHE có điện trở điển hình khoảng 1 Ω, trong khi một số điện cực truyền thống có thể nằm trong khoảng 1–10 kΩ.

Điện cực có trở kháng cao, frit bị tắc hoặc tiếp xúc điện kém có thể tạo vòng cảm giả ở tần số cao. Vì vậy, khi lựa chọn cho EIS cần ưu tiên:

• Điện trở điện cực thấp và ổn định;
• Frit sạch, không bị kết tinh;
• Dây và đầu nối có tiếp xúc tốt;
• Vị trí điện cực hợp lý so với điện cực làm việc;
• Thế tham chiếu ổn định trong suốt thời gian đo.

Cách khắc phục sự cố đơn giản

Khi kết quả xuất hiện trôi thế, nhiễu hoặc dữ liệu EIS bất thường, nên kiểm tra lần lượt:

• Quan sát bọt khí: Bọt lớn bên trong điện cực truyền thống có thể làm gián đoạn tiếp xúc ion. Xử lý theo hướng dẫn riêng của nhà sản xuất và tránh thao tác khi điện cực đang mở hoặc chứa dung dịch nguy hiểm.
• Kiểm tra chân tiếp xúc: Đầu kim loại phải sạch, khô, không bị oxy hóa hoặc bám tinh thể điện ly.
• Quan sát frit: Cặn bẩn hoặc kết tinh tại frit có thể làm tăng điện trở và gây dao động tín hiệu.
• Kiểm tra dung dịch bên trong: Xác nhận đúng thành phần, nồng độ và mức dung dịch theo tài liệu của model.
• Đánh giá độ ổn định thế: So sánh điện cực đang dùng với một điện cực chuẩn đối chứng bằng phép đo OCV phù hợp.
• Kiểm tra trở kháng: Trở kháng tăng bất thường có thể cho thấy frit bị tắc hoặc điện cực đã xuống cấp.
• Xem lại điều kiện bảo quản: Không để dung dịch bảo quản tiếp xúc với chân kết nối và không sử dụng điện cực đã bảo quản sai hướng dẫn.
• Kiểm tra hiện vật EIS: Nếu xuất hiện vòng cảm bất thường ở tần số cao, nên đánh giá điện cực tham chiếu, dây nối và cấu hình cell trước khi thay đổi mô hình tương đương.

Việc kiểm định nên do nhân sự phòng thí nghiệm thực hiện theo tài liệu kỹ thuật. Không tự ý tháo điện cực chứa thủy ngân hoặc xử lý dung dịch ăn mòn ngoài quy trình an toàn của đơn vị.

Không có một điện cực tham chiếu phù hợp cho mọi thí nghiệm vì thế nắm được cách lựa chọn điện cực chính xác vô cùng quan trọng, cần phải xem xét đồng thời dung môi, pH, nhiệt độ, thành phần ion, nguy cơ nhiễm bẩn và kỹ thuật đo. Để chọn đúng, chuẩn và đáp ứng từng nhu cầu triển khai thực tế.
